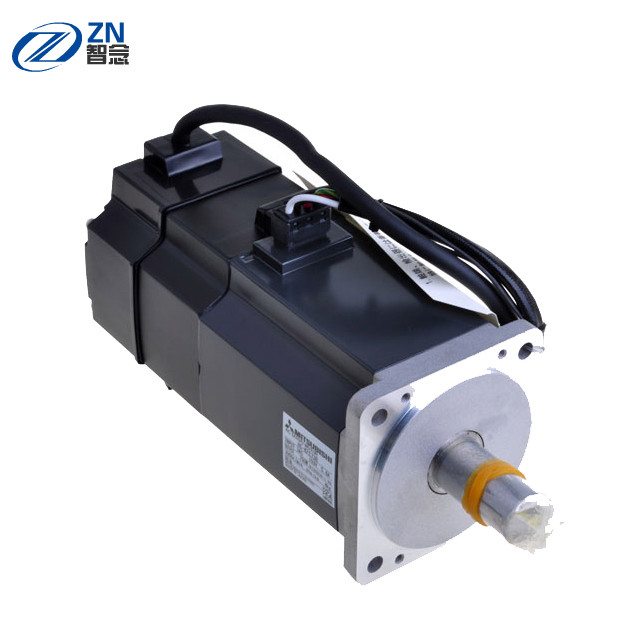

Servomotore di Mitsubishi
>
|
| Luogo di origine | China/JAPAN |
| Marca | Mitsubishi |
| Numero di modello | HG-KR43 |
La velocità di rotazione massima è 6.000 r/min contro la velocità di rotazione stimata di 3.000 r/min.
La coppia di torsione massima è applicabile con 350% della coppia di torsione stimata e l'alta coppia di torsione è realizzata nell'alta gamma di rotazione.
[Caratteristiche]
Codificatore assoluto di alta risoluzione di posizione del ・ (4.194.304 impulsi/giro (22 pungenti)) è l'attrezzatura standard. Raggiunge il posizionamento di più alta accuratezza.
Il ・ IP65 è adottato come norma. Nessun problema con acqua e polvere
Il ・ il cavo elettrico, il cavo del codificatore ed il cavo del freno elettromagnetico può essere estratto dal servomotore dal lato del carico o dal lato del non carico selezionando il cavo.
Il ・ serra l'ondulazione notevolmente è ridotto ottimizzando la combinazione di pali e di scanalature del motore.
・ Che aziona uniformemente anche all'operazione a bassa velocità, che è colpita facilmente dall'ondulazione di coppia di torsione e che migliora la stabilità.
| Tipo | Unità di motore | Dimensione quadrata A (millimetri) della flangia | 60 |
|---|---|---|---|
| Potenza nominale (W) | 400 | Specifiche di tensione | classe 200V |
| Alimentazione elettrica | Trifase monofase | Riduttore | Nessun |
| Freni elettromagnetici | Nessun | Fine barra dell'asse | Norma (diritta) |
| Velocità di rotazione stimata (r/min) | 3000 | Serie del motore | Basso inerzia/di piccola capacità |
| Guarnizioni | Na |
| Tipo | HG-KR |
| Capacità stimata (chilowatt) | 0,4 |
| Coppia di torsione stimata (nanometro) | 1,3 |
| Coppia di torsione massima (nanometro) | 4,5 |
| Velocità stimata (RPM) | 3000 |
| Velocità massima (RPM) | 6000 |
| Inerzia (kg*cm2) | 0.371 |
| Freno | NO |
| Tipo dell'asse | ASSE DIRITTA |
| Classe di protezione | IP65 |
| Alimentazione elettrica (v) | 200 |
| Tipo corrente | CA |
| Tipo del codificatore | ABSOLUTE/INCREMENTAL |
| Risoluzione del codificatore (p/rev) | 4194304 |
| Larghezza (millimetri) | 60 |
| Altezza (millimetri) | 77,1 |
| Profondità (millimetri) | 98,3 |
| Peso (chilogrammi) | 1,4 |
| Codice di ordine europeo | 248654 |
| Codice di ordine globale | 0JC004 |
| Gerarchia del prodotto | IAK30220 |
| Descrizione della classe | FA-Servo-moto: Servomotore |
| Gruppo materiale esterno | Materiale standard |
| Classe logistica |
| Peso lordo | 1,42 CHILOGRAMMI |
| Volume | 2,56 CDM |
| Lunghezza | 24,5 CM |
| Larghezza | 11 CM |
| Altezza | 9,5 CM |
| Codice dei prodotti | 85015100 |
| Pæse d'origine | Il JP |
| Predecessore | 161509 |
| Vendita dello stato | Norma |
| Conformità di RoHS | COMPIACENTE |
| Il limite di PORTATA ha ecceduto | NO |
| Regolamenti pericolosi delle merci | NO |
