Assemblea industriale CQM1-CPU21 PA206 OC222 del modulo dello SpA di Omron Sysmac

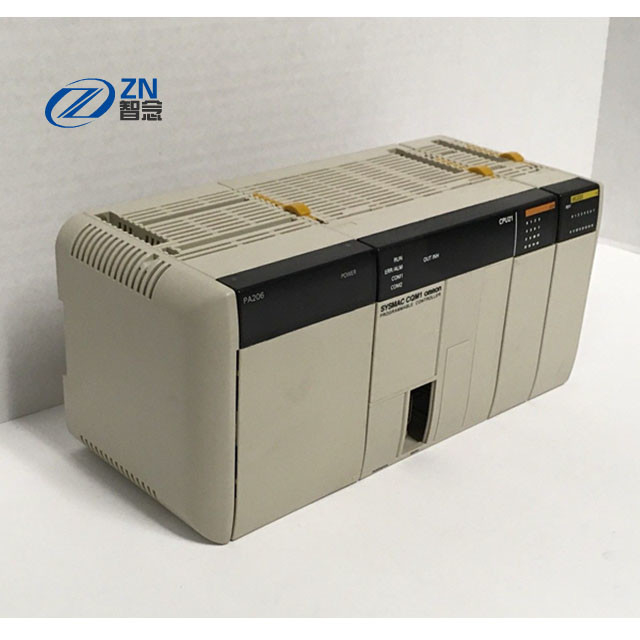

Sysmac CQM1-CPU21, PA206, OC222 Assemblea del modulo dello SpA Omron

Il CQM1 è un PC composto di un'unità del CPU, un'unità di alimentazione e le unità compatti e ad alta velocità dell'ingresso/uscita che forniscono insieme su

a 256 punti totali dell'ingresso/uscita. Queste componenti chiudono insieme sui lati, permettendo i cambiamenti semplici nella dimensione e nella capacità del

PC. Ci sono sei tipi di unità del CPU, indicati nella tavola qui sotto. Tutte unità del CPU eccezione fatta per il CQM1-CPU11-E hanno

interfaccia incorporata di RS-232C.

Il CQM1 fornisce molte caratteristiche avanzate, compreso quanto segue:
· L'unità del CPU fornisce 16 terminali incorporati dell'input.
· Le unità dell'ingresso/uscita possono aggiungersi per aumentare la capacità dell'ingresso/uscita.
· Il CQM1 è molto più veloce: circa 20 di volte pc P tipi più velocemente.
· I temporizzatori ed i contatori ad alta velocità sono integrati.
· Le uscite sono elaborate quando le istruzioni sono eseguite (uscite dirette).
Il CQM1 sostiene tre tipi di interruzioni:
· Interruzioni introdotte
Le interruzioni introdotte sono usate per elaborare i segnali in ingresso da un dispositivo esterno che sono più brevi del tempo di esecuzione di programma. Input

i segnali con una larghezza di impulso breve quanto 0,1 spettrografie di massa possono essere usati.
· Interruzioni prevedute
Le interruzioni prevedute possono essere eseguite facendo uso di un temporizzatore di intervallo ad alta velocità.
· Contro interruzioni ad alta velocità
· Gli impulsi monofasi fino a 5 chilocicli e gli impulsi bifasi fino a 2,5 chilocicli possono essere input. Le contro interruzioni ad alta velocità possono combinarsi

con le uscite di impulso per le applicazioni quale controllo motorio. Il CQM1-CPU43-EV1 e il CQM1-CPU44-EV1 possono accettare monofase

impulsi fino a 50 chilocicli ed impulsi bifasi fino a 25 chilocicli. Il contatore ad alta velocità (input assoluto del codificatore per il CPU44-EV1) ha due

i punti hanno aggiunto. La funzione d'uscita di impulso pulsa fino a 1 chilociclo può essere uscita dai contatti dell'unità d'uscita. Il CQM1-CPU43-EV1 ha due

porti dedicati per la produzione degli impulsi di 50 chilocicli.
