| Luogo di origine | China/JAPAN |
| Marca | Omron |

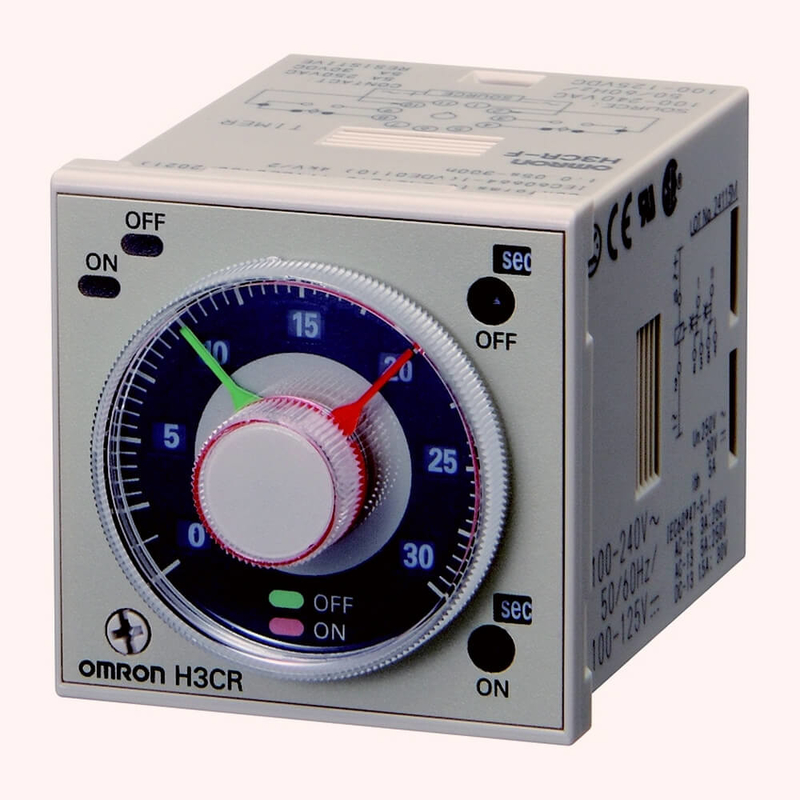

| Numero di modello | H3CR-F8 |
• Ampie gamme dell'alimentazione elettrica di 100 - 240 VAC/100 ad alta tensione - 125 VCC e basso VAC/12 di tensioni 24 - 48 - 48 VCC.
• SU e Fuori tempi può essere messo indipendente ed in modo dalle combinazioni di regolazioni SU o off-time e brevi lunghe di ONtime o FUORI sono possibili.
• Gamme di tempo ventiquattro da 0,05 s a 300 h secondo il modello da usare.
• I modelli con una luce intermittente sull'inizio o la luce intermittente FUORI dall'inizio sono disponibili.
• Controlli di sequenza facili attraverso le uscite istantanee per una gamma di valore di set a zero in qualunque momento.
• Lunghezza, quando pannello-montato con un incavo, di 80 millimetri o più di meno.
• 11 del perno 8 e del perno modelli sono disponibili.
| Tensione di alimentazione elettrica stimata | 100 - 240 VCA 50/60 di hertz 100 - 125 massimo dell'ondulazione 20% di VCC (se l'alimentazione elettrica comprende un raddrizzatore a onda intera monofase) |
|---|---|
| Gamma variabile di tensione permissibile | 85 - 110% della tensione di alimentazione elettrica |
| Consumo di energia | Approssimativamente 10 VA (a 240 VCA) Approssimativamente 2,1 W (a 240 VCA) |
| Tensione risistemata | massimo di 10% di tensione di rifornimento stimata |
| Numero delle gamme di tempo | 18 |
| Modo di funzionamento | Luce intermittente FUORI dall'inizio |
| Uscita di controllo (tipo) | Limite di tempo: DPDT |
| Uscita di controllo (uscita del contatto) | Carico resistivo: 250 VCA 5 A (cosφ=1)/5 A a 30 VCC Carico applicabile minimo: 10 mA a 5 VCC (livello di guasto: Valore di riferimento di P) |
| Risistemazione di funzionamento | Operazione di limite di tempo/risistemazione o Auto-risistemazione di limite di tempo |
| Gamma di temperatura ambiente | Funzionamento: ℃ -10 - 55 (senza glassa) Stoccaggio: ℃ -25 - 65 (senza glassa) |
| Gamma di umidità ambientale | Funzionamento: 35 - 85% |
| Accuratezza di tempo di funzionamento | Massimo di ±0.2% FS. spettrografia di massa ±10 di ±0.2% in una gamma di 1,2 s e di 3 s |
| Errore di selezione | Massimo di spettrografia di massa di ±5% FS ±50. |
| Tempo risistemato | 0,1 massimi di s. |
| Influenza di tensione | Massimo di ±0.2% FS. spettrografia di massa ±10 di ±0.2% in una gamma di 1,2 s e di 3 s |
| Influenza della temperatura | Massimo di ±1% FS (spettrografia di massa ±10 di ±1% in una gamma di 1,2 s e di 3 s) |
| Resistenza di isolamento | 100 MΩ minuti (a 500 VCC) |
| Resistenza dielettrica | Fra le parti di metallo di trasporto correnti e le parti di metallo di trasporto non in corso: 2.000 VCA 50/60 di hertz 1 min Fra i terminali di uscita di controllo ed il circuito di funzionamento: 2.000 VCA 50/60 di hertz 1 min Fra i contatti di polarità differente: 2.000 VCA 50/60 di hertz 1 min Fra i contatti non continui: 1.000 VCA 50/60 di hertz 1 min |
| L'impulso resiste alla tensione | Fra i terminali di potere: 5 chilovolt Fra i terminali di trasporto correnti e le parti di metallo di trasporto non in corso esposte: 5 chilovolt |
| Immunità di rumore | ±1.5 chilovolt (fra i terminali di potere), rumore dell'onda quadra dal simulatore per la misurazione del rumore (larghezza di impulso: 100 µs ns/1, 1 aumento di NS) |
| Immunità statica | Mulfunction: 8 chilovolt, distruzione: 15 chilovolt |
| Resistenza di vibrazione | Distruzione: 10 - 55 hertz, 0,75 millimetri di singola ampiezza ciascuna in 3 direzioni per 2 h Disfunzione: 10 - 55 hertz, 0,5 millimetri di singola ampiezza ciascuna in 3 direzioni per il min 10 |
| Resistenza di scossa | Distruzione: 980 m/s2, 3 volte ciascuna in 6 direzioni Disfunzione: 98 m/s2, 3 volte ciascuna in 6 direzioni |
| Speranza di vita (uscita del relè) | Elettrico: 100.000 operazioni minuto (5 A a 250 VCA, carico resistivo a 1800 operations/h) Meccanico: 20 milione operazioni minuto (nell'ambito di nessun carico a 1.800 operations/h) |
| Grado di protezione | IP40 (superficie del pannello) |
| Metodo di collegamento | incavo del giro 8-pin |
| Peso | Approssimativamente 100 g |
