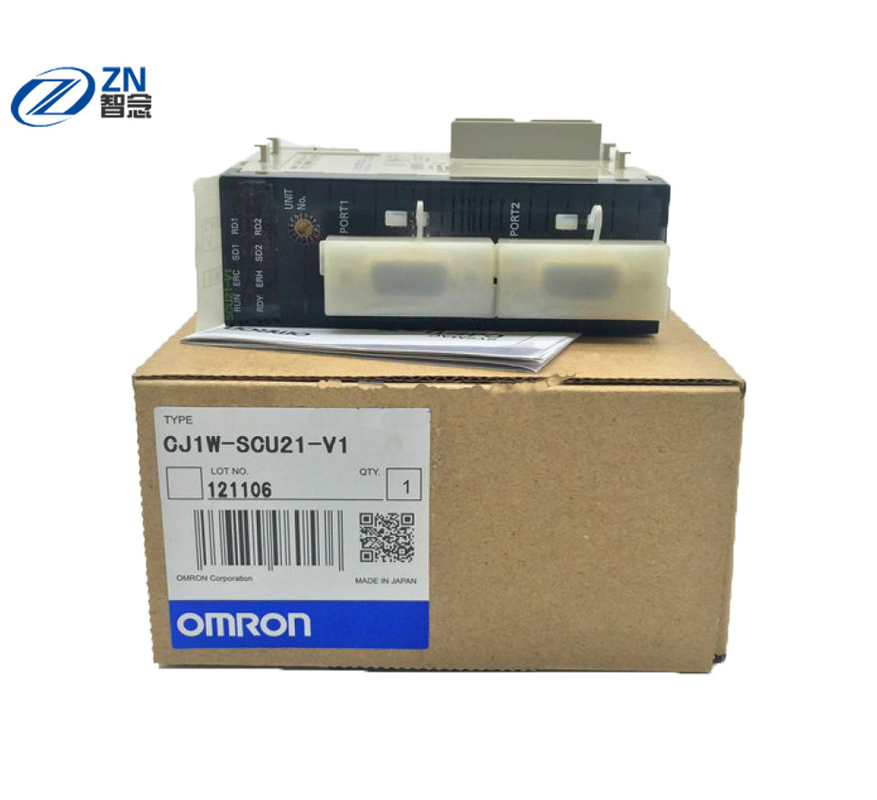

| Oggetto |
Descrizione |
Numeri di
protocolli |
massimo 20. |
Può essere creatoe e registrato con lo strumento di supporto di protocollo (CX-protocollo). |
Numeri di
sequenze |
massimo 1.000. |
| Per protocollo |
Numero delle sequenze |
massimo 60. |
| Numero dei messaggi |
massimo 300. |
Numero della ricezione
matrici |
massimo 100. |
| Stato di esecuzione di sequenza |
Facendo uso istruzioni del PMCR dell'unità del CPU delle 260) ((che specificano il numero progressivo) |
| Modo di comunicazioni |
In semiduplex o pieno duplex |
| Modo sincrono |
Sincronizzazione in start-stop (modo asincrono) |
| Di baud rate *1 |
Porto di RS-232C e porti RS-422A/485:
1,200/2,400/4,800/9,600/19,200/38,400/57,600/115,200/230,400 di bps
Impostazione predefinita: 9.600 bps di *2 |
| Distanza *1 di comunicazioni |
Porto di RS-232C: un massimo di 15 m.
Porto RS-422A/485:
CJ1W-SCU [] 1-V1
un massimo di 500 m. (lunghezza di cavo totale: un massimo di 500 m., diramazioni del T-ramo: massimo 10m)
CJ1W-SCU [] 2
un massimo di 1.200 m. (lunghezza di cavo totale: un massimo di 1.200 m., i collegamenti di Multidrop è possibile. Tuttavia,
la lunghezza di cavo massima è di 500 m. se il NT-AL001 è usato per i collegamenti RS-422A-485.) |
| Configurazione del collegamento |
Porto di RS-232C: 1:1 (1: La N (N = un massimo di 32 unità) è possibile facendo uso di un adattatore di collegamento di conversione.)
Porto RS-422A/485: 1: N (N = 32 unità massime) |
| Numero delle unità collegate |
32 unità massime (numeri di unità 0 - 31; l'unità numero 0 è messa per il collegamento di 1:1) |
Massimo
numero di
dati
scambio
parole
fra
Regolatore
e protocollo
macro
funzione |
Regolazione di operando |
250 parole |
Compreso la parola che specifica il numero
delle parole (1 parola) |
| Regolazione di parola di collegamento |
500 parole |
O1, O2, I1 e I2: 500 parole totali |
| Regolazione diretta |
500 parole |
Numero massimo delle parole per attributo di dati |
Sequenza
contenuti
(punto
comune
parametri) |
Numero dei punti per
sequenza |
massimo 16. |
Controllo di trasmissione
parametri |
Flusso di X-on/X-off, flusso di RS/CS, controllo del delimitatore, o controllo di conflitto e latta di controllo del modem
sia selezionato. |
Notifica di risposta
metodo (operando) |
Notifica di ricerca: Scrive ricevono i dati alla memoria dell'ingresso/uscita durante l'esame dell'unità del CPU. |
| Metodo di ricerca (fisso) |
Supporto |
| Notifica di interruzione |
Non supporto |
| Notifica di interruzione per il numero di caso di ricezione |
Non suppprt |
Tempo del monitoraggio durante
invii/per ricevere
elaborazione |
Ricevi l'attesa, ricevi il completamento, o invii il completamento può essere controllato.
Campo di regolazione: 0,01 - 0,99 s, 0,1 a 9,9 s, 1 a 99 s, o 1 - 99 minuti |
| Regolazione di parola di collegamento |
Area in cui i dati sono scambiati fra l'unità del CPU e l'unità di comunicazioni di serie
durante il rinfresco dell'unità di comunicazioni.
Due aree sono possibili per ogni dispositivo: Un'area per la conservazione per ricevere i dati e un'area per immagazzinare
invii i dati. *3 |
Punto
contenuti |
Comandi |
Invii soltanto (INVIARE), solo ricevente (RECV), inviare e ricevere (SEND&RECV), attesa (ATTESA), ricezione
radura dell'amplificatore (VAMPATA), ER-ON (APERTO), o ER-OFF (FINE) |
| Contatore di ripetizione |
1 - 255 volte |
| Conteggio di altra prova |
0 - 9 (soltanto quando il comando è SEND&RECV) |
| Invii il tempo di attesa |
0,01 - 0,99 s, 0,1 a 9,9 s, 1 a 99 s, o 1 - 99 minuti
(Soltanto quando il comando è INVII o SEND&RECV) |
Con o senza
la risposta scrive
(operando) |
Quando ricevi l'elaborazione è completato (quando ricevi i dati è immagazzinato nell'area specificata dentro
il quarto operando (delle 260) istruzioni) di PMCR, indipendentemente da fatto che immagazzinare i messaggi ricevuti
può essere selezionato. |
| Dopo elaborando |
Quando un punto si è concluso normalmente, estremità (sequenza completata), dopo (procedere a no. del punto seguente),
Goto (vada a no. specificato di punto), o terminazione (interrompa il punto e terminare quella sequenza)
può essere selezionato. |
| Elaborazione di errori |
Quando un punto si è concluso anormalmente, l'estremità, seguente, di avanzamento, o terminazione possono essere selezionati. |
| Invii il messaggio |
Dati inviati all'indirizzo specificato quando
il comando è INVIA o SEND&RECV. |
Consiste di un'intestazione, l'indirizzo, la lunghezza, dati,
codice del controllo di errore e terminatore. |
| Ricevi il messaggio |
Dati inviati dall'indirizzo specificato quando
il comando è RECV o SEND&RECV. |
| Matrice di ricezione |
Quando il comando è RECV o SEND&RECV,
mette preveduto ricevono i messaggi (massimo 15),
e commutatori all'accordo d'elaborazione seguente
al messaggio ha ricevuto. |
Specifica ricevono i messaggi ed il seguente
elaborando per ciascuno di no. di casi 00 a no.
15. Dei casi di massimo 16, un caso deve
sia messo come «altro» in ricevi i messaggi
(oltre all'insieme ricevi i messaggi). |
Messaggio
unità
contenuti |
Intestazione e
terminatore
dati
attributi |
Costante |
Dati ASCII, dati esadecimali, o codice di controllo |
Dati
attributi
di
indirizzi
e dati dentro
invii
ricevi
messaggi |
Costante |
Dati ASCII, dati esadecimali, o codice di controllo (con un indirizzo, non c'è nessun codice di controllo possibile) |
| Variabile |
Nessuna conversione, conversione ai dati ASCII, o conversione ai dati esadecimali
(la direzione lettura /scrittura può essere specificata) |
Designazione
metodo |
(X, Y)
X: Indirizzo effettivo (da dove legga, o a dove scritto)
Y: Dimensione di dati (1 - 1.000) *4 |
| X |
Parola
designazione |
La parola ha letto
(Memoria dell'ingresso/uscita
per inviare i dati) |
Specifichi facendo uso del
terzo operando del
Istruzione di PMCR (260). |
Indirizzo principale stabilito
+ n (il lineare
espressione + b,
compreso ripetizione
il contatore N, è inoltre
possibile per il N.) |
Specifichi facendo uso di un collegamento
parola. |
Memoria dell'ingresso/uscita diretta
designazione |
La parola scrive
(ricevi i dati
alla memoria dell'ingresso/uscita) |
Specifichi facendo uso del
quarto operando del
Istruzione di PMCR (260). |
Specifichi facendo uso di un collegamento
parola. |
Memoria dell'ingresso/uscita diretta
designazione |
| Metacarattere |
* |
Tutti i dati o indirizzo possono essere ricevuti
(dentro ricevi soltanto i messaggi) |
| Contatore di ripetizione |
N |
| Y |
Espressione lineare
compreso ripetizione
contatore |
aN+b |
a: 0 - 1000; b: 1 - 1000
N: Controvalore di ripetizione |
| Metacarattere |
* |
Può essere ricevuto indipendentemente dalla lunghezza
(dentro ricevi soltanto i messaggi) |
| Designazione di parola |
La parola ha letto
(Memoria dell'ingresso/uscita
per inviare i dati) |
Specifichi facendo uso del
terzo operando del
Istruzione di PMCR (260). |
Indirizzo principale stabilito
+ n (il lineare
espressione + b,
compreso ripetizione
il contatore N, è inoltre
possibile per il N.) |
Specifichi facendo uso di un collegamento
parola. |
Memoria dell'ingresso/uscita diretta
designazione |
| Codici del controllo di errore |
LRC, LRC2, CRC-CCITT, CRC-16, la SOMMA, SUM1 e SUM2 possono essere calcolati. |
Lunghezza massima di
invii/per ricevere
messaggi |
1.000 byte. (La lunghezza massima di A fra 200 e 1.000 byte può essere fissata nell'area installata.) |
Numero massimo di
attributi di dati
registrato in uno
messaggio |
96 attributi *5 |
Numero massimo di
scriva gli attributi di dati
registrato in uno
messaggio |
30 attributi *6 |
| Funzione *7 della traccia |
Complessivamente fino a 1.700 byte (caratteri) dei dati di serie cronologica possono essere rintracciati dentro inviano e ricevono
messaggi.
I cambiamenti a no. di punto ed ai segnali di controllo quali RS e CS possono anche essere rintracciati. |
