Luogo di origine	China/JAPAN
Marca	Proface
Numero di modello	PFXGP4301TAD

Tipo di esposizione	LCD di colore di TFT
Dimensione dell'esposizione	5,7"
Risoluzione	320 x 240 pixel (QVGA)
Efficace area di esposizione	W115.2 x H86.4 millimetro [W4.54 x H3.40 dentro.]
Colori dell'esposizione	65.536 colore (nessun)/16.384 colori (lampeggio) di lampeggio
Lampadina	LED bianco (parti nonreplaceable dell'utente. Quando la sostituzione è richiesta, contatto il vostro distributore commerciale locale.)
Controllo di luminosità	16 livelli (ha regolato con il pannello di tocco o il software)
Tempo di impiego della lampadina	50.000 ore. o più (servizio continuo a 25°C [°F 77] prima delle diminuzioni di luminosità della lampadina a 50%)
Serie di caratteri per una lingua	Giapponese: 6.962 (norme 1 di JIS & 2) (607 caratteri compresi di non kanji) ANK: 158 (le fonti coreane, le fonti del cinese tradizionale e di cinese semplificato sono trasferibili.)
Misure del carattere	Fonte standard: 8 x 8, 8 x 16, 16 x 16 e 32 x 32 fonti del pixel, fonte di colpo: 6 - 127 fonti del pixel, fonte di immagine: 8 - 72 fonti del pixel
Dimensioni	Fonte standard: La larghezza può essere ampliata fino a 8 volte. L'altezza può essere ampliata fino a 8 volte.
8 x 16 punti	carbone 40. x 15 file
16 x 16 punti	carbone 20. x 15 file
32 x 32 punti	carbone 10. x 7 file
8 x 8 punti	carbone 40. x 30 file
Area di programma	KB ISTANTANEO del EPROM 132 (equivalente a 15.000 punti)
A sezione variabile	KB di SRAM 64 (batteria al litio sostituibile per la memoria di backup)
Memoria di applicazione	MB ISTANTANEO del EPROM 16 (area compresa di programma di logica)
Backup dei dati	KB di SRAM 320 (batteria al litio sostituibile per la memoria di backup)
Precisione dell'orologio	sec ±65/mese (deviazione alla temperatura ambiente ed al potere è disinserita)
Tipo del pannello di tocco	Film resistente (analogo)
Risoluzione del pannello di tocco	1.024 x 1.024
Tempo di impiego del pannello di tocco	1.000.000 volte o più
Pubblicazione periodica (COM1)	Lunghezza di dati della trasmissione asincrona di RS-232C: 7 o 8 bit, parità: nessuno, dispari o persino, bit di stop: 1 o 2 bit, velocità della trasmissione dei dati: 2.400 bps - 115,2 kilobits, connettore: D-Sub9 (spina)
Pubblicazione periodica (COM2)	Lunghezza di dati della trasmissione asincrona RS-422/485: 7 o 8 bit, parità: nessuno, anche o Odd Stop Bit: 1 o 2 bit, velocità della trasmissione dei dati: 2.400 bps - 115,2 kilobits, connettore 187.5kbps (MPI): D-Sub9 (spina)
Ethernet (lan)	IEEE802.3i/IEEE802.3u, connettore 10BASE-T/100BASE-TX: Presa modulare (RJ-45) x 1
USB (TYPE-A)	Si conforma a USB2.0 (TYPE-A) la x 1, tensione di alimentazione elettrica: Il ± 5% di dc 5 V, corrente d'uscita: 500 mA o di meno, distanza di comunicazione: 5 m. [16.4ft.] o più di meno
USB (mini--b)	Si conforma a USB2.0 la x (mini--b) 1, distanza di comunicazione: 5 m. [16.4ft.] o più di meno
Carta di deviazione standard	Fessura per carta x 1 di deviazione standard

Tensione in ingresso stimata	CC 24V
Limiti di tensione in ingresso	Dc 19,2 a 28.8V
Caduta di tensione permissibile	spettrografia di massa 5 o più di meno
Consumo di energia	W 10,5 o più di meno
Afflusso corrente	30 A o più di meno
Resistenza di tensione	CA 1.000 V, 20 mA per 1 min (fra il carico ed i terminali di FG)
Resistenza di isolamento	Dc 500 V, 10 MΩ o più (fra il carico ed i terminali di FG)
Temperatura dell'aria circondante	0 55 a °C (32 - °F) 131
Temperatura di stoccaggio	°C -20 - 60 (- °F) 4 - 140
Umidità ambientale	RH di 90% - di 10 (temperatura del bulbo umido: 39 °C [°F 102,2] o meno nessuna condensazione.)
Umidità di stoccaggio	RH di 90% - di 10 (temperatura del bulbo umido: 39 °C [°F 102,2] o meno nessuna condensazione.)
Polvere	0,1 ³ di oz/ft del ³ di mg/m (10^-7) o meno (livelli non conduttivi)
Grado di inquinamento	Per uso nell'ambiente di grado di inquinamento 2
Atmosfera	Esente dai gas corrosivi
Pressione d'aria (gamma di altitudine)	800 1.114 al hPa (2.000 m. [6,561ft.] sopra il livello del mare o più di meno)
Resistenza di vibrazione	IEC/EN61131-2 compiacente, 5 - 9 hertz di singola ampiezza 3,5 millimetri [0,14 dentro.], 9 - 150 hertz ha riparato l'accelerazione: un ² di 9,8 m/s, X, Y, direzioni di Z per 10 cicli (min approssimativamente 100)
Resistenza di sbattimento	² compiacente di IEC/EN61131-2 147 m/s, X, Y, direzioni di Z per 3 volte
Immunità di rumore	Tensione di rumore: 1.000 VP-p, durata di impulso: 1 µs, tempo di aumento: 1 NS (tramite simulatore per la misurazione del rumore)
Immunità della scarica elettrostatica	Metodo di scarico del contatto: 6 chilovolt (IEC/EN61000-4-2 Livello 3)
Messa a terra	Messa a terra funzionale: Messa a terra della resistenza a massa di 100Ω, del ² di 2mm (AWG 14) o del cavo più spesso, o della norma applicabile del vostro paese. (Stessi per i terminali dello SG e di FG)
Struttura	TIPO 4X/13 del NEMA #250 di IP65f (sul pannello frontale una volta installati correttamente in una recinzione)
Metodo di raffreddamento	Ventilazione naturale
Peso approssimativamente.	0,8 chilogrammi [1,8 libbre] o più di meno (il visualizzatore solo)
Dimensioni esterne	W169.5 x H137 x D59.5 millimetro [W6.67 x H5.39 x D2.34 dentro.]
Il pannello ha tagliato le dimensioni	W156 x H123.5 millimetro [W6.14 x H4.86 dentro.], area di spessore del pannello: 1,6 - 5 millimetri [0,06 - 0,2 dentro.]

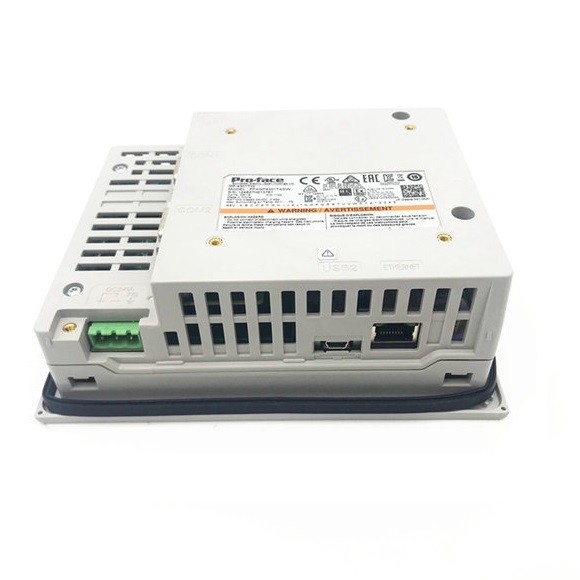

GP-4301T 16 livella lo schermo attivabile al tatto HMI PFXGP4301TAD di Proface a 5,7 pollici
