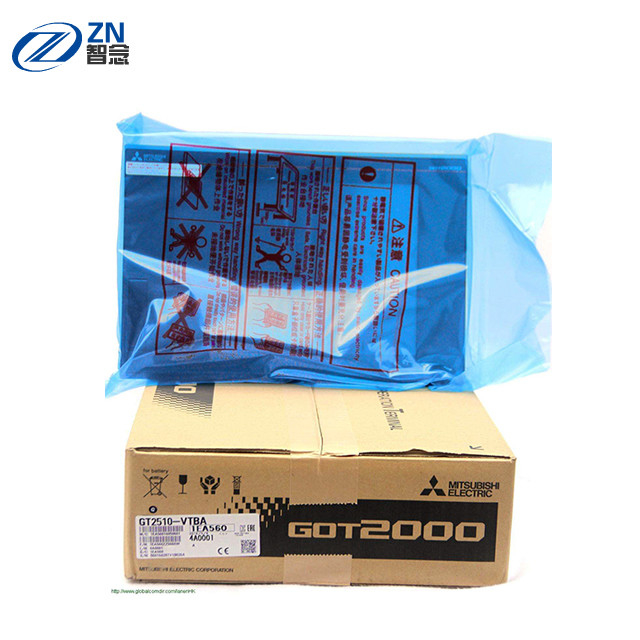

GT2510-VTBA
|
|
Modello GT25
|
|
GOT2000
|
|
GT25
|
|
LCD di colore di TFT
|
| |
|
VGA: 640 x 480 punti
|
|
211,2 (w) x 158,4 (H) millimetro
(8,31 (w) x 6,24 (H) pollice)
|
|
fonte standard 16-dot: 40 caratteri x 30 linee (caratteri a due byte)
una fonte standard di 12 punti: 53 caratteri x 40 linee (caratteri a due byte)
|
|
65536 colori
|
|
32 livelli
|
|
4096
|
|
LED (non sostituibile)
|
|
Approssimativamente 60000 h (temperatura ambiente di funzionamento: 25°C, intensità dell'esposizione: 50%)
|
|
Bianco
|
|
Film resistente analogico
|
|
Punti *9 di minimi 2 x 2 (per chiave)
|
|
*5 non disponibile (soltanto 1 punto può essere toccato.)
|
|
1 milione tocchi o più (forza di funzionamento: 0,98 N o più di meno)
|
|
Nero
|
|
-
|
|
-
|
|
Memoria per stoccaggio (ROM) *12: 32 MB
Memoria per l'operazione (RAM): 80 MB
|
|
100000 volte
|
|
±90 secondi/mese (temperatura ambiente: 25°C)
|
|
Batteria al litio di GT11-50BAT
|
|
Dati di SRAM, dati dell'orologio, registrazioni dati di stato di sistema
|
|
Approssimativamente 5 anni (temperatura ambiente: 25°C)
|
|
1 canale
|
|
115200, 57600, 38400, 19200, 9600, 4800 bps
|
|
D-sotto 9 perno (maschio)
|
|
1 canale
|
|
115200, 57600, 38400, 19200, 9600, 4800 bps
|
|
D-sotto perno 9 (femminile)
|
|
-
|
|
-
|
|
-
|
|
-
|
|
-
|
|
-
|
|
-
|
|
1 canale
|
|
100BASE-TX, 10BASET
|
|
RJ-45 (presa modulare)
|
|
-
|
|
-
|
|
-
|
|
-
|
|
2 canali (fronte anteriore, fronte posteriore)
|
|
480 ad alta velocità Mbps
|
|
USB-A
|
|
1 canale (fronte anteriore)
|
|
480 ad alta velocità Mbps
|
|
USB mini--b
|
|
1 canale, SDHC compiacente (massimo 32 GB)
|
|
-
|
|
-
|
|
-
|
|
-
|
|
Per l'installazione un'unità di comunicazione o dell'unità di opzione
|
|
Per l'installazione dell'unità di comunicazione
|
|
-
|
|
Singolo tono (tono e lunghezza di tono regolabile)
|
|
2 colori (blu ed arancio)
|
|
Norma
|
|
Parte anteriore: IP67F *7*10
Dentro il pannello di controllo: IP2X
|
|
303 (w) x 218 (H) x 52 (D) millimetro
(11,93 (w) x 8,58 (H) x 2,05 (D) pollice)
|
|
289 (w) x 200 (H) millimetro
(11,38 (w) x 7,87 (H) pollice)
|
|
2,1 chilogrammi
(4,6 libbre)
|
|
0°C a 55°C
|
|
-20°C a 60°C
|
|
RH di 10% al RH di 90%, senza condensazione
|
|
RH di 10% al RH di 90%, senza condensazione
|
|
Soddisfacente rispetto a JIS B 3502 ed all'IEC 61131-2
|
|
Metà-ampiezza: 3,5 millimetri
Conteggio di spazzata: 10 volte in ogni direzione di X, di Y, o di Z
Accelerazione: 9,8 m/s2
Conteggio di spazzata: 10 volte in ogni direzione di X, di Y, o di Z
|
|
Metà-ampiezza: 1,75 millimetri
Accelerazione: 4,9 m/s2
|
|
Soddisfacente rispetto a JIS B 3502 ed all'IEC 61131-2 (147 m/s2 (15 G), 3 volte in ogni direzione di X, di Y, o di Z)
|
|
Nessun fumi grassi, gas corrosivo, gas infiammabile, eccessiva polvere conduttiva e luce solare diretta (come pure a stoccaggio)
|
|
2000 m. o più di meno
|
|
Dentro il pannello di controllo
|
|
II o più di meno
|
|
2 o più di meno
|
|
A raffredamento automatico
|
|
Collegando con una resistenza al suolo di Ω 100 o di di meno usando un conduttore di terra che ha una sezione trasversale di 2 millimetri2 o più. Se impossibile, colleghi il conduttore di terra al pannello di controllo.
|
|
Comprende la temperatura dentro la recinzione del pannello di controllo a cui GOT è installato.
|
|
Quando c'è ne di seguenti unità o opzione è montata, la temperatura ambiente di funzionamento massimo deve essere 5°C più basso di quello descritto nelle specifiche generali: Unità di comunicazione di MELSECNET/H (GT15-J71LP23-25, GT15-J71BR13), unità di comunicazione di Cc-collegamento (GT15-J61BT13), rivestimento protettivo per olio.
|
|
Quando GT2505-VTBD è installato verticalmente, la temperatura ambiente di funzionamento deve essere fra 0°C e 50°C.
|
|
Se la temperatura ambiente di GT2505-VTBD supera 40°C, l'umidità assoluta non deve superare il RH di 90% a 40°C.
|
|
Se la temperatura ambiente di GT2505-VTBD supera 40°C, l'umidità assoluta non deve superare il RH di 90% a 40°C.
|
|
Alcuni modelli hanno approvazione di ANSI/ISA 12.12.01 per uso nella classe I, posizioni pericolose di divisione 2 (ANSI/ISA 12.12.01, C22.2 No.213-M1987).
Per i modelli OTTENUTI applicabili, riferisca prego al sito Web globale di automazione di fabbrica di Mitsubishi Electric (www.MitsubishiElectric.com/fa/).
|
|
Non usi o non immagazzini OTTENUTO sotto più elevato della pressione atmosferica ad altitudine 0 M.
Agire in tal modo può causare una disfunzione. L'aria che si purga applicando la pressione al pannello di controllo può creare lo spazio fra lo strato di superficie ed il pannello di tocco. Ciò può indurre il pannello di tocco ad essere abbastanza sensibile o lo strato a staccarsi.
|
|
Ciò indica la sezione dell'alimentazione elettrica a cui l'attrezzatura è presupposta per essere collegata fra la rete di distribuzione pubblica di corrente elettrica ed il macchinario all'interno dei locali.
La categoria II si applica ad attrezzatura che è fornita con potere dalle facilità fisse. Resista alla sovratensione per l'attrezzatura con la tensione nominale fino a che 300 V sono 2500 V.
|
|
Ciò indica il tasso di avvenimento di materiale conduttivo in un ambiente in cui un dispositivo è utilizzato.
Il grado di inquinamento 2 indica un ambiente in cui il solo inquinamento non conduttivo accade normalmente e una conducibilità temporanea causata da condensazione sarà preveduta secondo le circostanze.
|
|
un CA di 100 V ad un CA di 240 V (+10%, -15%)
|
|
50 Hz/60 hertz (±5%)
|
|
80 VA
|
|
34 W o più di meno
|
|
12 W
|
|
7 W
|
|
60 A o più di meno
(2 spettrografia di massa, temperatura ambiente: 25°C, nell'ambito del carico massimo)
|
|
spettrografia di massa 20 o più di meno (un CA di 100 V o più)
|
|
Tensione di rumore: 1500 VP-p, larghezza di rumore: μs 1,
misurato da un simulatore per la misurazione del rumore con frequenza di rumore che varia da 25 hertz a 60 hertz
|
|
un CA di 1500 V per 1 minuto attraverso i terminali e la terra di potere
|
|
una CC di 500 V attraverso i terminali e la terra di potere, 10 MΩ o più da un tester di resistenza di isolamento
|
|
0,75 millimetri2 - 2 millimetri2
|
|
Terminale di Solderless per M3 la vite RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A
|
|
0,5 ・ m. di N a 0,8 ・ m. di N
|
