SpA CP1E di Omron
>
|
| Luogo di origine | China/JAPAN |
| Marca | Omron |
| Numero di modello | CP1E-E30SDR-A |

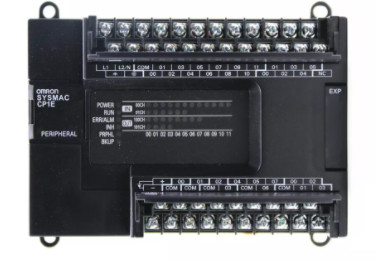

Nuovo originale in controllore logico programmabile di riserva Plc Module CP1E-E30SDR-A
• Nuove unità del CPU di CP1E ora disponibili.
– Programma compreso le unità del CPU con l'accessorio tre porti: USB, RS-232C, RS-485.
– La profondità delle unità del CPU con i connettori di RS-232C è ridotta da 20 millimetri. (N30/40/60S (1))
• Collegamento facile con i computer facendo uso dei cavi disponibili nel commercio di USB.
• Con le unità del CPU E30/40/60, N30/40/60 (S@) o NA20, aggiunga l'ingresso/uscita, l'ingresso/uscita analogico o gli input della temperatura collegandosi
Unità dell'ingresso/uscita delle unità di espansione o di espansione.
• Interruzioni introdotte
• Contro funzionalità ad alta velocità completa.
• Controllo versatile di impulso per l'uscita del transistor per le unità del CPU N14/20/30/40/60 (S@) o NA20.
• PWM produce per l'uscita del transistor per le unità del CPU N14/20/30/40/60 (S@) o NA20.
• Montando i bordi di serie di opzione, il bordo di opzione di Ethernet ed il bordo analogico di opzione alle unità del CPU N30/40/60 o NA20.
• Ingresso/uscita analogico incorporato, due input ed un'uscita, per le unità Na tipe del CPU.
• Le norme sono abbreviate come segue: U: UL, U1: UL (classe io prodotti di divisione 2 per le posizioni pericolose), C: CSA, UC: cULus,
UC1: cULus (classe io prodotti di divisione 2 per le posizioni pericolose), CU: cUL, N: NK, L: Lloyd, KC: Registrazione del KC e CE: Direttive di UE.
• Contatti il vostro rappresentante di OMRON per ulteriori dettagli ed i termini applicabili per queste norme.
| Tipo | Tipo dell'alimentatore a corrente alternata | Tipo dell'alimentatore in CC | |
|---|---|---|---|
| Formato | Modello CP1E-□□S□D□-A□ Modello CP1E-□□D□-A□ |
Modello CP1E-□□S□D□-D□ Modello CP1E-□□D□-D□ |
|
| Struttura | Costruito nel tipo del pannello | ||
| Forma esterna: Larghezza del × di profondità del × di altezza | Tipo□ di E/N/NA□ tipo dell'ingresso/uscita 10-point (CP1E-E10D-□ di modello□): 90 millimetri (*1) × 85 millimetri (*2) × 66 millimetri tipo dell'ingresso/uscita di 14/20 di punto (CP1E-14/20D□-□ di modello□): 90 millimetri (*1) × 85 millimetri (*2) × 86 millimetri tipo dell'ingresso/uscita 30-point (CP1E-30D□-□ di modello□): 90 millimetri (*1) × 85 millimetri (*2) × 130 millimetri tipo dell'ingresso/uscita 40-point (CP1E-40D□-□ di modello□): 90 millimetri (*1) × 85 millimetri (*2) × 150 millimetri tipo dell'ingresso/uscita 60-point (CP1E-N60D-□ di modello□): 90 millimetri (*1) × 85 millimetri (*2) × 195 millimetri Tipo incorporato analogico dell'ingresso/uscita di 20 punti (CP1E-NA20D-□ di modello□): 90 millimetri (*1) × 85 millimetri (*2) × 130 millimetri E/N□S□ (1) tipo tipo dell'ingresso/uscita 14/20-point (CP1E-E14/20SD-□ di modello□): 90 millimetri (*1) × 79 millimetri (*2) × 86 millimetri tipo dell'ingresso/uscita 30-point (modello CP1E-30S□ (1) D□-□): 90 millimetri (*1) × 79 millimetri (*2) × 130 millimetri tipo dell'ingresso/uscita 40-point (modello CP1E-40S□ (1) D□-□): 90 millimetri (*1) × 79 millimetri (*2) × 150 millimetri tipo dell'ingresso/uscita 60-point (modello CP1E-60S□ (1) D□-□): 90 millimetri (*1) × 79 millimetri (*2) × 195 millimetri |
||
| Peso | tipo dell'ingresso/uscita 10-point (CP1E-E10D-□ di modello□): 300 g o più di meno tipo dell'ingresso/uscita 14-point (modello□ CP1E-14 D□-□): massimo di 360 g. tipo dell'ingresso/uscita 20-point (modello□ CP1E-20 D□-□): massimo di 370 g. tipo dell'ingresso/uscita 30-point (CP1E-30 di modello□ (S□) D□-□): massimo di 600 g. tipo dell'ingresso/uscita 40-point (CP1E-40 di modello□ (S□) D□-□): massimo di 660 g. tipo dell'ingresso/uscita 60-point (CP1E-60 di modello□ (S□) D□-□): massimo di 850 g. Tipo incorporato analogico dell'ingresso/uscita di 20 punti (CP1E-NA20D-□ di modello□): 680 g massimi |
||
| Potere Rifornimento Specifiche |
Tensione di alimentazione elettrica | un CA di 100 - 240 V 50/60 di hertz | 24 CC DI V |
| Tensione di alimentazione elettrica permissibile | un CA di 85 - 264 V | una CC di 20,4 - 26,4 V | |
| Consumo di energia | 15 massimo di CA di VA/100 V. Massimo di CA di 25 VA/240 V. (Modello□ CP1E-10/14/20 D□-A) |
Un massimo di 9 W (modello CP1E-E10D-D□) Un massimo di 13 W (modello CP1E-N14/20D-D□) |
|
| Massimo di CA di 50 VA/100 V. Massimo di CA di 70 VA/240 V. (CP1E-30/40/60 di modello□ (S□) D□-A, modello CP1E-NA20D□-A) |
Un massimo di 20 W. (Modello□ CP1E-N30/40/60D□-D, CP1E-NA20D□-D di modello) (*4) |
||
| Afflusso corrente | un CA 20 di 120 V massimo di A/8 spettrografie di massa (con la partenza a freddo di temperatura ambiente) un CA 40 di 240 V massimo di A/8 spettrografie di massa (con la partenza a freddo di temperatura ambiente) |
24 dc 30 di V massimo di A/20 spettrografie di massa (con la partenza a freddo di temperatura ambiente) | |
| Alimentazione elettrica del rifornimento esterno (*3) | Nessuno (modello□ CP1E-10/14/20 D□-A) 24 massimi di dc 300 mA di V (modello CP1E-30/40/60D□-A□, CP1E-□30/40/60SDR-A di modello, CP1E-NA20D□-A di modello) |
Nessuno | |
| Resistenza di isolamento | Fra i terminali esterni di CA ed i terminali del GR 20 M٠minuto (resistance��� dell'isolamento di CC di 500 V) |
Eccetto fra la corrente primaria di CC e la corrente secondaria di CC. | |
| Resistenza dielettrica | Fra i terminali esterni di CA ed i terminali del GR un CA di 2.300 V 50/60 di hertz per 1 min, massimo della corrente 5 mA di perdita. |
Eccetto fra la corrente primaria di CC e la corrente secondaria di CC. | |
| Periodo di individuazione spento | 10 spettrografia di massa minuto. | 2 spettrografia di massa minuto. | |
| Funzionamento Ambiente |
Temperatura ambiente di funzionamento | 0 a 55°C | |
| Umidità di funzionamento ambientale | RH di 90% - di 10 | ||
| Atmosfera ambientale di funzionamento | Deve essere nessun gas corrosivo | ||
| Temperatura di stoccaggio ambientale | -20 a +75°C (a parte la batteria) | ||
| Altitudine di funzionamento | un massimo di 2.000 m. | ||
| Inquinamento | Grado di inquinamento 2 o più di meno: si conforma a JIS B3502, IEC61131-2 | ||
| Resistenza di rumore | IEC61000-4-4 2 chilovolt compiacenti (linea dell'alimentazione elettrica) | ||
| Categoria di sovratensione | Categoria II: si conforma a JIS B3502, IEC61131-2 | ||
| Livello di immunità di contabilità elettromagnetica | Zona B | ||
| Resistenza di vibrazione | JIS C60068-2-6 compiacente 5 - 8,4 hertz con 3,5 millimetri di ampiezza, 8,4 - 150 hertz Un'accelerazione di 9,8 m/s2 per il min 100 nelle direzioni di X, di Y e di Z (10 spazzate 10 del min ciascuno = 100 totali minimi) |
||
| Resistenza di scossa | JIS C60068-2-27 compiacente 147 m/s2 3 volte nelle direzioni di X, di Y e di Z |
||
| Blocchetto terminali | Tipo fisso (non smontabile) | ||
| Dimensione terminale della vite | M3 | ||
| Norme approvate | Direttiva di CE | ||
| Messa a terra del metodo a massa | Tipo collegare di D (tipo collegare di no. 3) | ||
