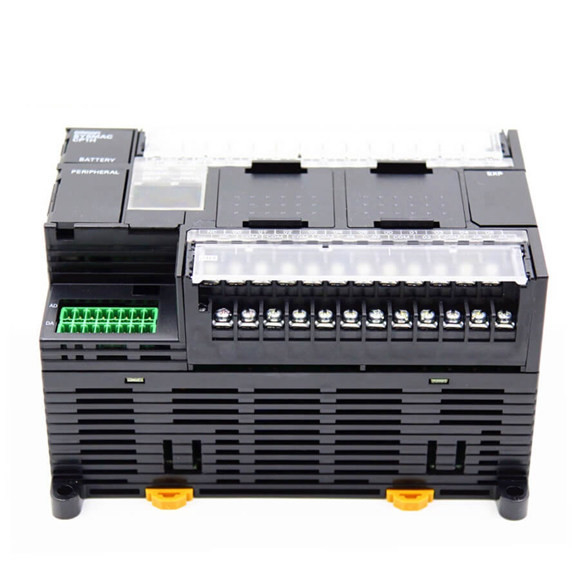

| Tipo |
CP1H-XA
Unità del CPU |
CP1H-X
Unità del CPU |
Unità del CPU di CP1H-Y |
| Modelli |
CP1H-XA [] [] [] - [] |
CP1H-X [] [] [] - [] |
CP1H-Y [] [] [] - [] |
| Metodo di controllo |
Metodo a programma registrato |
| Metodo di controllo dell'ingresso/uscita |
Ricerca ciclica con il rinfresco immediato |
| Lingua di programma |
Diagramma della scala |
| Blocchi funzionali |
Numero massimo delle definizioni del blocco funzionale: 128 numeri massimi delle istanze: 256
Lingue utilizzabili nelle definizioni del blocco funzionale: Diagrammi della scala, testo strutturato (st) |
| Lunghezza di istruzione |
1 - 7 punti per istruzione |
| Istruzioni |
Approssimativamente 500 (codici di funzione: 3 cifre) |
| Tempo di esecuzione dell'istruzione |
Istruzioni di base: 0,10 istruzioni speciali di minuto dei μs: 0,15 μs minuto. |
| Tempo di lavorazione comune |
0,7 spettrografie di massa |
| Capacità di programma |
punti 20K |
| Numero delle mansioni |
288 (32 mansioni cicliche e 256 mansioni di interruzione) |
| |
Programmato
interrompa le mansioni |
1 (no. 2 di compito di interruzione, riparato) |
Interruzione introdotta
mansioni |
8 (no. 140 - 147 di compito di interruzione, fisso) |
6 (no. 140 - 145 di compito di interruzione, fisso) |
| (Le mansioni di interruzione possono anche essere specificate ed eseguite per le contro interruzioni ad alta velocità.) |
Sottoprogramma massimo
numero |
256 |
| Numero massimo di salto |
256 |
Aree di ingresso/uscita
* |
Pezzi introdotti |
272bits (17 parole): CIO 0,00 - 16,15 |
| Pezzi dell'uscita |
272bits (17 parole): CIO 100,00 - 116,16 |
Analogo incorporato
Input |
CIO 200 - CIO 203 |
--- |
Analogo incorporato
Uscite |
CIO 210 - CIO 211 |
--- |
SpA di serie
Area di collegamento |
1.440 bit (90 parole): CIO 3100,00 - CIO 3189,15 (CIO 3100 - CIO 3189) |
| Pezzi del lavoro |
8.192 bit (512 parole): W0.00 a W511.15 (W0 a W511)
Area di CIO: 37.504 bit (2.344 parole): CIO 3800,00 - CIO 6143,15 (3800 di CIO a CIO 6143) |
| Area di TR |
16 bit: TR0 a TR15 |
| Area d'attesa |
8.192 bit (512 parole): H0.00 a H511.15 (H0 a H511) |
| Area dell'AR |
Passivo (Scrivere-proibito): 7168 bit (448 parole): A0.00 a A447.15 (A0 a A447)
Lettura /scrittura: 8192 bit (512 parole): A448.00 a A959.15 (A448 a A959) |
| Temporizzatori |
4.096 bit: T0 a T4095 |
| Contatori |
4.096 bit: C0 a C4095 |
| Dm di area |
32 Kwords: D0 a D32767 |
| Area del registro di dati |
16 registri (16 bit): DR0 a DR15 |
| Area del registro indice |
16 registri (32 bit): IR0 a IR15 |
| Area della bandiera di compito |
32 bandiere (32 bit): TK0000 a TK0031 |
| Trace Memory |
4.000 parole (500 campioni per il massimo di dati della traccia di 31 bit e di 6 parole.) |
| Cassetta di memoria |
Una cassetta speciale di memoria (CP1W-ME05M) può essere montata.
Nota: Può essere usato per i backup e l'automatico-initzializzazione di programma. |
| Funzione dell'orologio |
Di sostegno. Accuratezza (deviazione mensile):
min -4,5 -0,5 al min (temperatura ambiente: 55°C),
min -2,0 +2,0 al min (temperatura ambiente: 25°C),
min -2,5 +1,5 al min (temperatura ambiente: 0°C) |
| Funzioni di comunicazioni |
Un porto periferico incorporato (USB 1,1): Per il software di collegamento di sostegno soltanto. |
| Un massimo di due bordi di opzione di comunicazioni di serie può essere montato. |
Un massimo di due bordi di opzione di Ethernet può essere montato. Quando facendo uso di CP1W-CIF41
Ver.1.0, un bordo di opzione di Ethernet può essere montato. |
| Backup di memoria |
Memoria flash: Programmi applicativi, parametri (quale la messa a punto dello SpA), dati di commento,
e l'area intera del dm può essere conservata alla memoria flash come valori iniziali.
Backup di batteria: L'area d'attesa, i dm di area ed i controvalori (bandiere, PV) sono sostenuti
da una batteria. |
| Tempo di impiego della batteria |
5 anni a 25°C. (utilizzi la batteria della sostituzione in due anni di fabbricazione.) |
| Terminali incorporati dell'input |
40 (24 input, 16 uscite) |
20 (12 input, 8 uscite)
input del Linea-driver: Due asce per le fasi A,
B e Z
uscite del Linea-driver: Due asce per il CW e
Senso antiorario |
Numero di raccordabile
Unità di espansione (ingresso/uscita) |
Unità dell'ingresso/uscita di espansione di CP: massimo 7; unità dell'ingresso/uscita dello speciale di CJ-serie o unità del bus del CPU: massimo 2. |
| Numero massimo dei punti dell'ingresso/uscita |
320 (40 costruiti + in 40 per espansione (ingresso/uscita)
Unità del × 7 dell'unità) |
300 (20 costruiti + in 40 per espansione (ingresso/uscita)
Unità del × 7 dell'unità) |
| Input di interruzione |
8 input (compartecipi dall'interruzione esterna
input (contro modo) ed il rapido
input di risposta.) |
6 input (compartecipi dall'interruzione esterna
input (contro modo) ed il rapido
input di risposta.) |
Contatore dell'input di interruzione
modo |
8 input (frequenza di risposta: 5 chilocicli
massimo per tutti gli input di interruzione), 16 bit
Su o giù dei contatori |
6 input (frequenza di risposta: un massimo di 5 chilocicli.
per tutti gli input di interruzione), 16 bit
Su o giù dei contatori |
| input di Rapido-risposta |
8 punti (larghezza di impulso dell'input di minuto: un massimo di 50 μs) |
6 punti (larghezza di impulso dell'input di minuto: un massimo di 50 μs) |
| Interruzioni prevedute |
1 |
| Contatori ad alta velocità |
4 input:
Fasi differenziali (4x), 50 chilocicli o
Monofase (impulso più la direzione, su
giù, incremento), 100 chilocicli
Gamma di valore: 32 bit, modo lineare o anello
modo
Interruzioni: Confronto di valore obiettivo o
confronto della gamma |
2 input:
Fasi differenziali (4x), 500 chilociclo o unici
fase, 1 megahertz e
2 input:
Fasi differenziali (4x), 50 chilociclo o unici
fase (impulso più la direzione, up/down,
incremento), 100 chilocicli
Gamma di valore: 32 bit, modo lineare o anello
modo
Interruzioni: Confronto di valore obiettivo o
confronto della gamma |
Impulso
uscite
(modelli
con
transistor
uscite
solo) |
Uscite di impulso |
Accelerazione di curva ad S o trapezoidale e
decelerazione (rapporto di dovere: 50% fisso)
4 uscite, 1 hertz - 100 chilocicli (CCW/CW o
impulso più la direzione) |
Accelerazione di curva ad S o trapezoidale e
decelerazione (rapporto di dovere: 50% fisso)
2 uscite, 1 hertz - 1 megahertz (CCW/CW o impulso
direzione più)
2 uscite, 1 hertz - 100 chilocicli (CCW/CW o
impulso più la direzione) |
| Uscite di PWM |
Rapporto di dovere: 0,0% - 100,0% (unità: 0,1%)
2 uscite, 0,1 - 6553,5 hertz (accuratezza: ±5% a 1 chilociclo) |
| Terminali analogici incorporati dell'ingresso/uscita |
4 entrate analogiche e
2 uscite analogiche |
Nessuno |
| Controllo analogico |
1 (campo di regolazione: 0 - 255) |
| Entrata analogica esterna |
1 input (risoluzione: 1/256, gamma introdotta: 0 a 10 V), non isolato |
