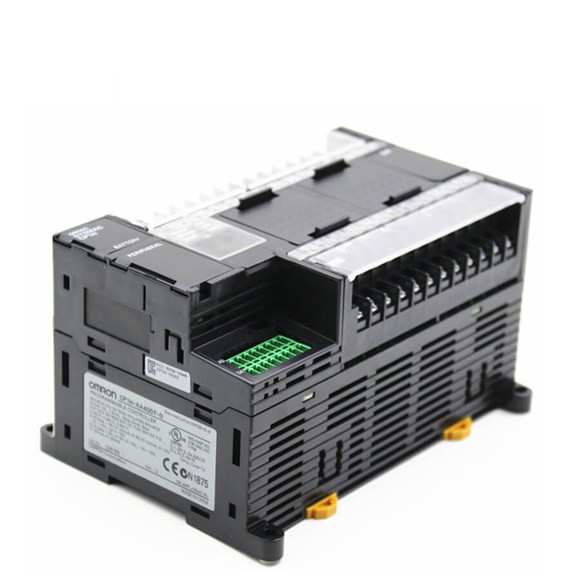

SpA CP1H di Omron
>
|
|
| Luogo di origine | China/JAPAN |
| Marca | OMRON |
| Numero di modello | CP1H-XA40DT-D-SC |
Modulo del CPU del controllore logico programmabile di serie di elettronica CP1 di Omron micro, terminali analogici incorporati dell'ingresso/uscita & USB + 2 porti di opzione, 40 punti: 24 uscite di inputs/16-NPN (transistor che affonda), 320 capacità massime dell'ingresso/uscita, 24 VCC
Passi in rassegna tutti i prodotti di Omron
| Modelli | Unità del CPU di CP1H-XA | Unità del CPU di CP1H-X | Unità del CPU di CP1H-Y | |||
| @@@-@ di CP1H-XA | @@@-@ di CP1H-X | @@@-@ di CP1H-Y | ||||
| Metodo di controllo | Metodo a programma registrato | |||||
| Metodo di controllo dell'ingresso/uscita | Ricerca ciclica con il rinfresco immediato | |||||
| Lingua di programma | Diagramma della scala | |||||
| Blocchi funzionali | Numero massimo delle definizioni del blocco funzionale: 128 numeri massimi delle istanze: 256 lingue utilizzabili nelle definizioni del blocco funzionale: Diagrammi della scala, testo strutturato (st) | |||||
| Lunghezza di istruzione | 1 - 7 punti per istruzione | |||||
| Istruzioni | Approssimativamente 500 (codici di funzione: 3 cifre) | |||||
| Tempo di esecuzione dell'istruzione | Istruzioni di base: 0,10 istruzioni speciali di spettrografia di massa minuto: 0,15 spettrografie di massa minuto. | |||||
| Tempo di lavorazione comune | 0,7 spettrografie di massa | |||||
| Capacità di programma | punti 20K | |||||
| Numero delle mansioni | 288 (32 mansioni cicliche e 256 mansioni di interruzione) | |||||
| Numero massimo di sottoprogramma | 256 | |||||
| Numero massimo di salto | 256 | |||||
| Pezzi del lavoro | 8.192 bit (512 parole): W0.00 ad area di W511.15 (W0 a W511) CIO: 37.504 bit (2.344 parole): CIO 3800,00 - CIO 6143,15 (3800 di CIO a CIO 6143) | |||||
| Area di TR | 16 bit: TR0 a TR15 | |||||
| Area d'attesa | 8.192 bit (512 parole): H0.00 a H511.15 (H0 a H511) | |||||
| Area dell'AR | Passivo (Scrivere-proibito): 7168 bit (448 parole): A0.00 a A447.15 (A0 a A447) lettura /scrittura: 8192 bit (512 parole): A448.00 a A959.15 (A448 a A959) | |||||
| Temporizzatori | 4.096 bit: T0 a T4095 | |||||
| Contatori | 4.096 bit: C0 a C4095 | |||||
| Dm di area | 32 Kwords: D0 a D32767 | |||||
| Area del registro di dati | 16 registri (16 bit): DR0 a DR15 | |||||
| Area del registro indice | 16 registri (32 bit): IR0 a IR15 | |||||
| Area della bandiera di compito | 32 bandiere (32 bit): TK0000 a TK0031 | |||||
| Trace Memory | 4.000 parole (500 campioni per il massimo di dati della traccia di 31 bit e di 6 parole.) | |||||
| Cassetta di memoria | Una cassetta speciale di memoria (CP1W-ME05M) può essere montata. Nota: Può essere usato per i backup e l'automatico-initzializzazione di programma. | |||||
| Funzione dell'orologio | Di sostegno. Accuratezza (deviazione mensile): min -4,5 -0,5 al min (temperatura ambiente: 55°C), - min 2,0 +2,0 al min (temperatura ambiente: 25°C), min -2,5 +1,5 al min (temperatura ambiente: 0°C) | |||||
| Backup di memoria | Memoria flash: I programmi applicativi, i parametri (quale la messa a punto dello SpA), i dati di commento e l'intera area del dm possono essere conservati alla memoria flash come valori iniziali. Backup di batteria: L'area d'attesa, i dm di area ed i controvalori (bandiere, PV) sono sostenuti da una batteria. | |||||
| Tempo di impiego della batteria | 5 anni a 25°C. (utilizzi la batteria della sostituzione in due anni di fabbricazione.) | |||||
| Terminali incorporati dell'input | 40 (24 input, 16 uscite) | 20 (12 input, 8 uscite) input del Linea-driver: Due asce per le uscite di fasi A, del Linea-driver di Z e di B: Due asce per il CW ed il senso antiorario | ||||
| Numero delle unità raccordabili di espansione (ingresso/uscita) | Unità dell'ingresso/uscita di espansione di CP: massimo 7; unità dell'ingresso/uscita dello speciale di CJ-serie o unità del bus del CPU: massimo 2. | |||||
| Numero massimo dei punti dell'ingresso/uscita | 320 (40 sviluppati + in 40 per unità di espansione (ingresso/uscita) “7 unità) | 300 (20 sviluppati + in 40 per unità di espansione (ingresso/uscita) “7 unità) | ||||
| Input di interruzione | 8 input (compartecipi dagli input di interruzione esterna (contro modo) e dagli input di rapido-risposta.) | 6 input (compartecipi dagli input di interruzione esterna (contro modo) e dagli input di rapido-risposta.) | ||||
| Modo dell'input di interruzione contro | 8 input (frequenza di risposta: un massimo di 5 chilocicli per tutti gli input di interruzione), bitsUp 16 o giù i contatori | 6 input (frequenza di risposta: un massimo di 5 chilocicli per tutti gli input di interruzione), bitsUp 16 o giù i contatori | ||||
| input di Rapido-risposta | 8 punti (larghezza di impulso dell'input di minuto: un massimo di 50 spettrografie di massa) | 6 punti (larghezza di impulso dell'input di minuto: un massimo di 50 spettrografie di massa) | ||||
| Interruzioni prevedute | 1 | |||||
|
Contatori ad alta velocità |
4 input: Fasi differenziali (4x), 50 chilocicli o Monofase (impulso più la direzione, up/down, l'incremento), 100 chilocicli Gamma di valore: 32 bit, interruzioni lineari di modo dell'anello o di modo: Confronto di valore obiettivo o confronto della gamma |
2 input: Fasi differenziali (4x), 500 chilociclo o monofasi, 1 input di megahertz and2: Fasi differenziali (4x), 50 chilociclo o monofasi (impulso più la direzione, up/down, l'incremento),
100 chilocicli Gamma di valore: 32 bit, interruzioni lineari di modo dell'anello o di modo: Confronto di valore obiettivo o confronto della gamma |
||||
| Terminali analogici incorporati dell'ingresso/uscita | 4 entrate analogiche e 2 uscite analogiche | Nessuno | ||||
| Controllo analogico | 1 (campo di regolazione: 0 - 255) | |||||
| Entrata analogica esterna | 1 input (risoluzione: 1/256, gamma introdotta: 0 a 10 V), non isolato | |||||
