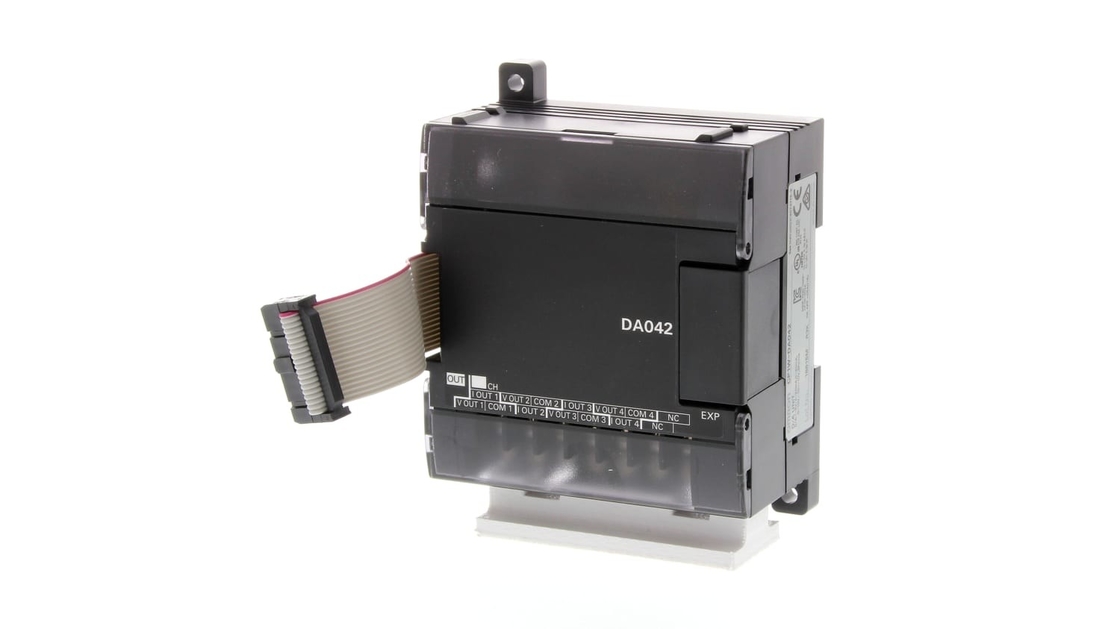

Omron CP1W
>
|
| Luogo di origine | China/JAPAN |
| Marca | Omron |
| Numero di modello | CP1W-DA042 |
La serie del CP1W di Omron offre la compattezza di uno micro-SpA con la capacità di uno SpA modulare. La gamma è non solo compatta, è evolutiva anche ed ha una velocità di elaborazione più veloce che altri regolatori.
Dettagli del prodotto
Il modulo di estensione dello SpA di Omron può essere collegato all'unità del CPU per configurare il numero richiesto dei punti dell'ingresso/uscita. Ha 16 uscite del transistor. Questa unità di espansione può essere usata per controllori logici programmabili di serie di CPM1A, di CPM2A, di CP1E, di CP1L e di CP1H.
24 input digitali ed uscita digitale 16
BACCANO su rotaie
Termine a vite
Automazione industriale
Robotica
Industria di automobili
IP20 ha valutato
CE
Lloyd ha certificato
NK ha certificato
| modello | CP1W-MAD42/CP1W-MAD44 | CP1W-MAD11 | ||
| Oggetto | Ingresso/uscita di tensione | Ingresso/uscita corrente | Ingresso/uscita di tensione | Ingresso/uscita corrente |
| Sezione entrata analogica | 4 input (4 parole assegnate) | 2 input (2 parole assegnate) | ||
|
Gamma del segnale in ingresso |
0 - 5 VCC, 1 - 5
VCC, 0 - 10 VCC, o – 10 - 10 VCC |
0 - 20 20 - 4 o di mA mA |
0 - 5 VCC, 1 - 5 VCC,
0 - 10 VCC, o -10 a 10 VCC |
0 - 20 20 - 4 o di mA mA |
| Input stimato massimo | ±15 V | ±30 mA | ±15 V | ±30 mA |
| Impedenza esterna dell'input | 1 MΩ minuto. | Approssimativamente 250 Ω | 1 MΩ minuto. | Approssimativamente 250 Ω |
| Risoluzione | 1/12000 (completo) | 1/6000 (completo) | ||
| °C 25
°C 0 - 55 |
0,2% completo | 0,3% completo | 0,3% completo | 0,4% completo |
| 0,5% completo | 0,7% completo | 0,6% completo | 0,8% completo | |
|
Dati di conversione di A/D |
file binario di 16 bit (esadecimale della 4-cifra)
Completo per – 10 - 10 V: E890 alla sfortuna 1770 completa per altre gamme: 0000 alla sfortuna 2EE0 |
file binario di 16 bit (esadecimale della 4-cifra)
Completo per -10 - 10 V: F448 alla sfortuna 0BB8 completa per altre gamme: sfortuna 0000 - 1770 |
||
| Fare la media funzione | Di sostegno | Di sostegno (Settable per i diversi input tramite DIP switch) | ||
| Funzione di rilevazione a circuito aperto | Di sostegno | |||
| Numero delle uscite | CP1W-MAD42: 2 uscite (2 parole assegnate)
CP1W-MAD44: 4 uscite (4 parole assegnate) |
1 uscita (1 parola ha assegnato) | ||
|
Gamma del segnale in uscita |
1 - 5 VCC, 0 - 10 VCC, o
-10 - 10 VCC |
0 - 20 20 - 4 o di mA mA | 1 - 5 VCC, 0 - 10 VCC, o
-10 - 10 VCC |
0 - 20 20 - 4 o di mA mA |
| Resistenza di carico prodotta esterna permissibile | 2 kΩ minuto. | Un massimo di 350 Ω. | 1 kΩ minuto. | Un massimo di 600 Ω. |
| Impedenza esterna dell'uscita | 0,5 massimi di Ω. | — | 0,5 massimi di Ω. | — |
| Risoluzione | 1/12000 (completo) | 1/6000 (completo) | ||
| °C 25
°C 0 - 55 |
0,3% completo | 0,4% completo | ||
| 0,7% completo | 0,8% completo | |||
|
Dati stabiliti (conversione di D/A) |
file binario di 16 bit (esadecimale della 4-cifra)
Completo per -10 - 10 V: E890 alla sfortuna 1770 completa per altre gamme: 0000 alla sfortuna 2EE0 |
file binario di 16 bit (esadecimale della 4-cifra)
Completo per -10 - 10 V: F448 alla sfortuna 0BB8 completa per altre gamme: sfortuna 0000 - 1770 |
||
| Tempo di conversione | CP1W-MAD42: 1 ms/point (6 punti di ms/all)
CP1W-MAD44: 1 ms/point (8 punti di ms/all) |
2 ms/point (6 punti di ms/all) | ||
| Metodo di isolamento | Isolamento del fotoisolatore fra i terminali analogici dell'ingresso/uscita ed i circuiti interni. Nessun isolamento fra i segnali analogici dell'ingresso/uscita. | |||
|
Consumo corrente |
CP1W-MAD42: 5 VCC: massimo di 120 mA, 24
VCC: massimo di 120 mA. CP1W-MAD44: 5 VCC: massimo di 120 mA, 24 VCC: massimo di 170 mA. |
5 VCC: 83 massimi di mA, 24 VCC: massimo di 110 mA. |
||
