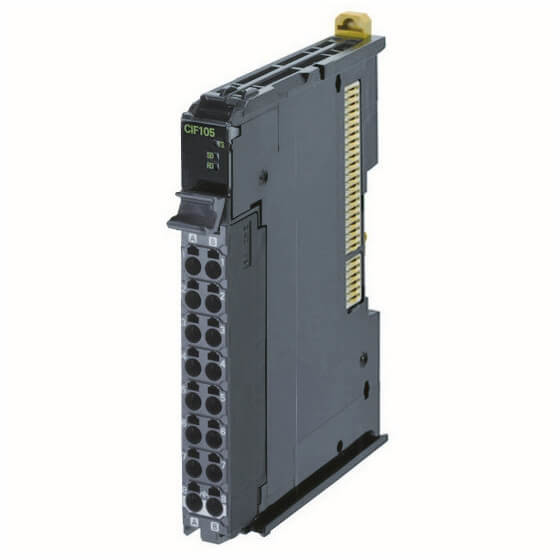

SpA NX di Omron
>
|
| Luogo di origine | CHINA/JAPAN |
| Marca | Omron |
| Numero di modello | NX-CIF105 |
• Solo 12 mm di larghezza, per risparmiare spazio nell'armadio.
• Sono disponibili tre modelli con una scelta di una porta RS-422A/485, una RS-232C o due RS-232C.
• La morsettiera a innesto senza viti (modello a 1 porta) e il connettore D-Sub (modello a 2 porte) riducono notevolmente il lavoro di cablaggio.
• Le comunicazioni senza protocollo sono supportate come protocollo di comunicazione.
• La velocità di trasmissione massima è 230,4 kbps.La velocità di trasmissione può essere selezionata in base ai dispositivi seriali collegati.
• Le impostazioni vengono salvate e salvate nell'unità di accoppiamento EtherCAT.Ciò facilita la messa in servizio e la manutenzione.
• Il monitor della linea seriale consente di controllare lo stato delle comunicazioni con i dispositivi seriali su Sysmac Studio per un avvio facile e affidabile dei dispositivi.
| Elemento | Specifica | |
|---|---|---|
| Numero di porte | 1 | |
| porte di comunicazione | RS-422A/485 | |
| protocollo di comunicazione | Nessun protocollo | |
| comunicazioni specifiche |
metodo di comunicazione | Half duplex per collegamento a due fili, Full duplex per connessione a quattro fili |
| Linee di segnale *1 | Due righe o quattro righe | |
| Baud rate [bps] *1 | 1.200, 2.400, 4.800, 9.600, 19.200, 38.400, 57.600, 115.200 o 230.400 |
|
| Lunghezza dati [bit] *1 | 7 o 8 | |
| Parità *1 | Pari, dispari o nessuno | |
| Bit di inizio [bit] | Sempre 1. | |
| Bit di stop [bit] *1 | 1 o 2 | |
| Controllo del flusso *1 | Nessuno o controllo Xon/Xoff | |
| Obiettivo di controllo del flusso *1 | Invia/ricevi, invia solo o ricevi solo | |
| Valore iniziale del segnale RS *1 *2 | Acceso o spento | |
| Numero di caratteri a determinare la fine *1 *3 |
Da 0 a 10.000 (con incrementi di 0,1 caratteri)) 0: la fine non viene rilevata. |
|
| Massime comunicazioni distanza [m] |
1.200 *4 | |
| Configurazione della connessione | 1:N Il valore massimo di N è 32. È possibile passare da due fili a quattro fili connessioni. |
|
| Metodo di aggiornamento degli I/O | Solo aggiornamento Free-Run | |
| Dimensione dati PDO [byte] *1 | Ingressi o uscite: 4, 8, 12, 16, 20, 24, 28, 32, 36, 40, 44, 48, 52, 56, 60, 64, 68, 72, 76 o 80 |
|
| Impostazione abilitazione/disabilitazione buffer di trasmissione *1 | Abilitato o disabilitato | |
| Funzioni per il backup dei dati | Fornito.*5 | |
| Impostazione della resistenza di terminazione | Possibile | |
| Metodo di isolamento | Alimentazione: trasformatore e fotoaccoppiatore Segnali: Isolatori digitali |
|
| Consumo di energia | • Collegato a un'unità CPU 1,65 W max. • Collegato a un'unità accoppiatore di comunicazione 1,45 W max. |
|
| Il peso | 69 g max. | |
| Orientamento e restrizioni per l'installazione | Orientamento per l'installazione: • Collegato a un'unità CPU: possibile in installazione verticale. • Collegato a un'unità accoppiatore di comunicazione: Possibile in 6 orientamenti. Restrizioni: non ci sono restrizioni. |
|
