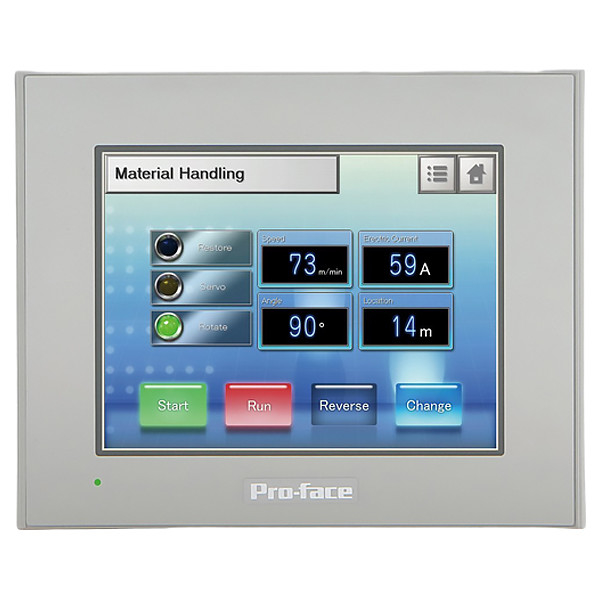

Touch screen a 7 pollici di PFXGP4501 TAD Proface Hot Sale HMI LED

Touch screen a 7 pollici di PFXGP4501 TAD Proface Hot Sale HMI LED

Touch screen a 7 pollici di PFXGP4501 TAD Proface Hot Sale HMI LED

Luogo di origine	Cina/Giappone
Marca	Proface
Numero di modello	PFXGP4501TAD

Dettagli del prodotto

Marca:

Proface

Condizione:

Nuovo

Tempi di consegna:

Azione

MOQ:

1

Luogo di origine:

Cina/Giappone

moneta:

USD/RMB

Garanzia:

12 mesi

Termine di spedizione:

DHL/TNT/UPS/FEDEX ecc

Termini di pagamento e spedizione

Quantità di ordine minimo

1 pc

Prezzo

USD100-5000/pc

Imballaggi particolari

Imballaggio in cartone

Tempi di consegna

3-5 giorni lavorativi

Termini di pagamento

T/T, Western Union

Capacità di alimentazione

10pc/a settimana

Descrizione del prodotto

PFXGP4501TAD

Informazioni di prodotto standard

Famiglia

HMI

Serie

Serie GP4000

Dimensione

10"

Modello

PFXGP4501TAD

Codice globale

PFXGP4501TAD

Caratteristiche di prodotto

10" analogo di CC

Stato di riparazione

✔ (il servizio di manutenzione può disponibile, essere mantenuto.)

Specifiche dell'esposizione

Tipo di esposizione

LCD di colore di TFT

Dimensione dell'esposizione

10,4»

Risoluzione

640 x 480 pixel (VGA)

Efficace area di esposizione

W211.2 x H158.4 millimetro [W8.31 x H6.24 dentro.]

Colori dell'esposizione

65.536 colore (nessun)/16.384 colori (lampeggio) di lampeggio

Lampadina

LED bianco (non utente sostituibile. Quando la sostituzione è richiesta, contatto il vostro distributore commerciale locale.)

Tempo di impiego della lampadina

50.000 ore. o più (ciascuno nel servizio continuo 25 a °C [°F 77] prima delle diminuzioni di luminosità della lampadina a 50%)

Controllo di luminosità

16 livelli (ha regolato con il pannello o il software di tocco)

Tipo del pannello di tocco

Film resistente (analogo)

Risoluzione del pannello di tocco

1.024 x 1.024

Vita del pannello di tocco

1.000.000 volte o più

Serie di caratteri per una lingua

Giapponese: 6.962 (norme 1 di JIS & 2) (607 caratteri compresi di non kanji), ANK: 158 (Coreano, cinese tradizionale, cinese, tailandese semplificato e cirillico può aggiungersi dalla regolazione della fonte del redattore di schermo. )

Misure del carattere

Fonte standard: 8 x 8, 8 x 16, 16 x 16 e 32 x 32 fonti del pixel, fonte di colpo: 6 - 127 fonti del pixel, fonte di immagine: 8 - 72 fonti del pixel

Dimensioni

Fonte standard: La larghezza può essere ampliata fino a 8 volte. L'altezza può essere ampliata fino a 8 volte.*1

8 x 8 punti

carbone 80. x 60 file

8 x 16 punti

carbone 80. x 30 file

16 x 16 punti

carbone 40. x 30 file

32 x 32 punti

carbone 20. x 15 file

Dimensioni 1altrepossonoessere installateconilsoftwaredelredattore.

Specifiche elettriche

Tensione in ingresso stimata

24 VCC

Limiti di tensione in ingresso

19,2 - 28,8 VCC

Caduta di tensione permissibile

spettrografia di massa 10 o più di meno

Consumo di energia

17 W o più di meno

Afflusso corrente

30 A o più di meno

Immunità di rumore

Tensione di rumore: 1.000 VP-p
Durata di impulso: µs 1
Tempo di aumento: 1 NS
(tramite simulatore per la misurazione del rumore)

Resistenza di tensione

1.000 VCA, 20 mA per 1 minuto (fra il terminale di potere ed i terminali di FG)

Resistenza di isolamento

500 VCC, 10 MΩ o più (fra il terminale di potere ed i terminali di FG)

Specifiche ambientali

Norme di sicurezza internazionali

Temperatura dell'aria circondante

0 55 a °C [32 - °F 131]

Temperatura di stoccaggio

°C -20 - +60 [- °F 4 - 140]

Umidità ambientale

RH di 90% - di 10 (temperatura del bulbo umido: un massimo di 39 °C [°F 102,2] - nessuna condensazione)

Umidità di stoccaggio

RH di 90% - di 10 (temperatura del bulbo umido: un massimo di 39 °C [°F 102,2] - nessuna condensazione)

Polvere

0,1 mg/m3(10-7oz/ft3) o più di meno (livelli non conduttivi)

Grado di inquinamento

Per uso nell'ambiente di grado di inquinamento 2

Gas corrosivi

Esente dai gas corrosivi

Pressione d'aria (gamma di altitudine)

800 1.114 al hPa (2.000 m. [6.561 piede] sopra il livello del mare o più di meno)

Resistenza di vibrazione

IEC/EN 61131-2 compiacente
5 - 9 hertz di singola ampiezza 3,5 millimetro [0,14 dentro.]
9 - 150 hertz hanno riparato l'accelerazione: 9,8 m/s2
X, Y, direzioni di Z per 10 cicli (approssimativamente 100 min.)

Resistenza di sbattimento

IEC/EN 61131-2 147 m/s compiacenti2, X, Y, direzioni di Z per 3 volte

Immunità della scarica elettrostatica

Metodo di scarico del contatto: 6 chilovolt (IEC/EN61000-4-2 Livello 3)

Memoria

Memoria di applicazione

Quando facendo uso di GP-pro EX:
- Media: FLASH EPROM
- Area di schermo: *Use 32MB l'area di schermo quando la capacità dell'utente dell'area della fonte è oltrepassata - per esempio, quando una fonte di immagine o una fonte dell'immagine è usata.
- Area della fonte dell'utente: 8MB
- Area di programma di logica: 132KB (equivalente a 15.000 punti) * fino a 60.000 punti può essere convertito nel software. Tuttavia, questo riduce la capacità di memoria dell'applicazione (per i dati dello schermo) da 1 MB.
- Spazio libero: Nessuno

Sistema smontabile: Nessun

Memoria di backup

Quando facendo uso di GP-pro EX:
- Area di schermo: SRAM 320KB
- A sezione variabile: SRAM 64KB

Batteria: Batteria sostituibile/batteria di pile per il backup dei dati dell'orologio

Precisione dell'orologio

±65 sec. /month (deviazione alla temperatura ambiente ed al potere è disinserita)*2

2dipendendodallatemperatura di funzionamentoedall'etàdell'unità, l'orologiopuòdeviareda-380+90asec./month. Perisistemiin cuiquestolivellodideviazioneèunproblema, l'utentedovrebbecontrollareeprocedereagliadeguamentiuna voltarichiesto.

Specifiche d'interfaccia

Pubblicazione periodica (COM1)

Trasmissione asincrona: RS-232C, lunghezza di dati: 7 o 8 bit, bit di stop: 1 o 2 bit, parità: Nessuno, anche o dispari, velocità della trasmissione dei dati: 2.400 - 115.200 bps, connettore: D-sotto 9 (spina)

Pubblicazione periodica (COM2)

Trasmissione asincrona: RS-422/485, lunghezza di dati: 7 o 8 bit, bit di stop: 1 o 2 bit, parità: Nessuno, anche o dispari, velocità della trasmissione dei dati: 2.400 - 115.200 bps, 187.500 bps (MPI), connettore: D-sotto 9 perno (spina)

USB (tipo A)

Si conforma all'USB 2.0 (tipo A) la x 1
Tensione di alimentazione elettrica: 5 VCC di ± 5%
Corrente d'uscita: 500 mA o più di meno
Distanza di comunicazione: 5 m. [16,4 piedi] o più di meno

USB (mini--b)

Si conforma all'USB 2.0 la x (mini--b) 1, distanza di comunicazione: 5 m. [16,4 ft] o più di meno

Ethernet

IEEE802.3i/IEEE802.3u, 10BaseT/100BASE-TX, connettore: Presa modulare (RJ-45) x 1

Carta di deviazione standard

Fessura per carta x 1 di deviazione standard

Specifiche strutturali

Messa a terra

Messa a terra funzionale: Messa a terra della resistenza a massa di 100 Ω, 2mm2(AWG 14) o cavo più spesso, o la norma applicabile del vostro paese. (Stessi per i terminali dello SG e di FG)

Metodo di raffreddamento

Ventilazione naturale

Struttura

TIPO 4X/13 del NEMA #250 di IP65f (sul pannello frontale una volta installati correttamente in una recinzione)*3

Dimensioni esterne

W272.5 x H214.5 x D57 millimetro [W10.73 x H8.45 x D2.25 dentro.]

Dimensioni del ritaglio di pannello

W259 x H201 millimetro [W10.19 x H7.91 dentro.]
Area di spessore del pannello: 1,6 - 5 millimetri [0,06 - 0,2 dentro.]*4

Peso

2 chilogrammi [4,41 libbre] o più di meno

3ilfronteanteriorediquestoprodotto, installatoin unpannellosolido, sono stati provatifacendo usodellecircostanzeequivalentiallenormeindicatenellaspecificazione.

4pertolleranzadimensionale, tutto+1/-0millimetri[+0.04/-0dentro.]eleRnell'angolosonosottoR3[R0.12dentro.]. Anche selospessoredellaparetedell'installazioneèall'internodellagammaraccomandataper«ilpannelloha tagliatoledimensioni», secondoilmaterialedellaparete, dimensioneelaposizionedell'installazionedell'unitàdelGPedialtridispositivi, laparetedell'installazionepotrebbedeformare. Perimpediredeformare, lasuperficiedell'installazionepuòavere bisogno didi essere rinforzato.

Dimensioni

Dimensioni esterne

Dimensioni del ritaglio di pannello

Dimensioni esterne con cavo
