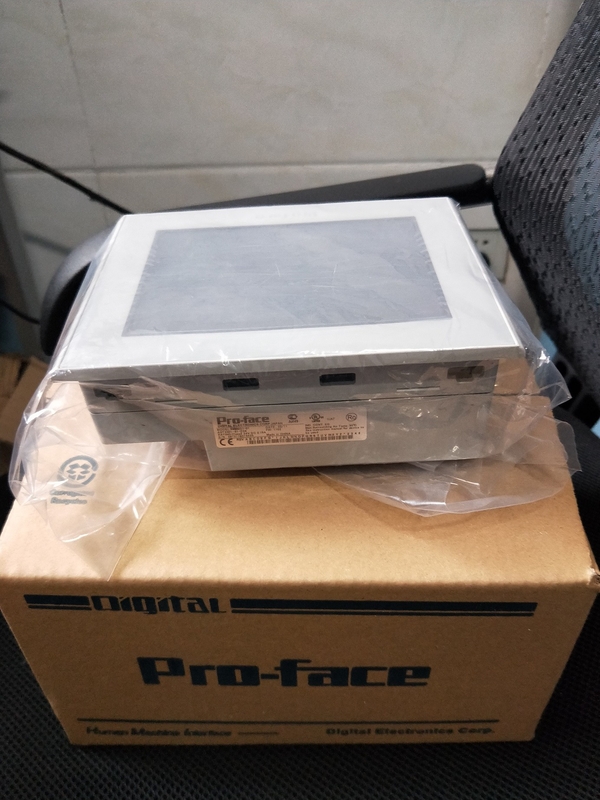

Touch screen a 7 pollici della lampadina di PFXGP4201TADW Proface HMI LED 24 VCC

Touch screen a 7 pollici della lampadina di PFXGP4201TADW Proface HMI LED 24 VCC

Touch screen a 7 pollici della lampadina di PFXGP4201TADW Proface HMI LED 24 VCC

Luogo di origine	Cina/Giappone
Marca	Proface
Numero di modello	PFXGP4201TADW

Dettagli del prodotto

Marca:

Proface

Circostanza:

Nuovo

Termine d'esecuzione:

Di riserva

MOQ:

1

Luogo di origine:

Cina/Giappone

moneta:

USD/RMB

Garanzia:

12 mesi

Termine di spedizione:

DHL/TNT/UPS/FEDEX ecc

Evidenziare:

24Vdc Proface HMI

,

Touch screen Proface HMI della lampadina del LED

Termini di pagamento e spedizione

Quantità di ordine minimo

1 pc

Prezzo

USD100-5000/pc

Imballaggi particolari

Imballaggio del cartone

Tempi di consegna

3-5 giorni lavorativi

Termini di pagamento

T/T, Western Union

Capacità di alimentazione

10pc/a settimana

Descrizione del prodotto

Touch screen caldo di vendita LED della lampadina a 7 pollici di PFXGP4201TADW Proface HMI

Informazioni di prodotto standard

Famiglia

HMI

Serie

Serie GP4000

Dimensione

3"

Modello

PFXGP4201TADW

Codice globale

PFXGP4201TADW

Caratteristiche di prodotto

3" analogo di CC

Stato di riparazione

- (Il servizio di manutenzione non è disponibile. Sostituisca con una nuova unità nell'ambito della garanzia.)

Specifiche dell'esposizione

Tipo di esposizione

LCD di colore di TFT

Dimensione dell'esposizione

3,5"

Risoluzione

320 x 240 pixel (QVGA)

Efficace area di esposizione

W70.56 x H52.92 millimetro [W2.78 x H2.08 dentro.]

Colori dell'esposizione

65.536 colore (nessun)/16.384 colori (lampeggio) di lampeggio

Lampadina

LED bianco (non utente sostituibile. Quando la sostituzione è richiesta, contatto il vostro distributore commerciale locale.)

Tempo di impiego della lampadina

50.000 ore. o più (ciascuno nel servizio continuo 25 a °C [°F 77] prima delle diminuzioni di luminosità della lampadina a 50%)

Controllo di luminosità

8 livelli (ha regolato con il pannello o il software di tocco)

Tipo del pannello di tocco

Film resistente (analogo)

Risoluzione del pannello di tocco

1.024 x 1.024

Vita del pannello di tocco

1.000.000 volte o più

Serie di caratteri per una lingua

Giapponese: 6.962 (norme 1 di JIS & 2) (607 caratteri compresi di non kanji), ANK: 158 (Coreano, cinese tradizionale, cinese, tailandese semplificato e cirillico può aggiungersi dalla regolazione della fonte del redattore di schermo. )

Misure del carattere

Fonte standard: 8 x 8, 8 x 16, 16 x 16 e 32 x 32 fonti del pixel, fonte di colpo: 6 - 127 fonti del pixel, fonte di immagine: 8 - 72 fonti del pixel

Dimensioni

Fonte standard: La larghezza può essere ampliata fino a 8 volte. L'altezza può essere ampliata fino a 8 volte.*1

8 x 8 punti

carbone 40. x 30 file

8 x 16 punti

carbone 40. x 15 file

16 x 16 punti

carbone 20. x 15 file

32 x 32 punti

carbone 10. x 7 file

Dimensioni 1altrepossonoessere installateconilsoftwaredelredattore.

Specifiche elettriche

Tensione in ingresso stimata

24 VCC

Limiti di tensione in ingresso

19,2 - 28,8 VCC

Caduta di tensione permissibile

spettrografia di massa 2 o più di meno

Consumo di energia

9,6 W o più di meno

Afflusso corrente

30 A o più di meno

Immunità di rumore

Tensione di rumore: 1.000 VP-p
Durata di impulso: µs 1
Tempo di aumento: 1 NS
(tramite simulatore per la misurazione del rumore)

Resistenza di tensione

1.000 VCA, 20 mA per 1 minuto (fra il terminale di potere ed i terminali di FG)

Resistenza di isolamento

500 VCC, 10 MΩ o più (fra il terminale di potere ed i terminali di FG)

Specifiche ambientali

Norme di sicurezza internazionali

Temperatura dell'aria circondante

0 50 a °C [32 - °F 122]

Temperatura di stoccaggio

°C -20 - +60 [- °F 4 - 140]

Umidità ambientale

RH di 90% - di 10 (temperatura del bulbo umido: un massimo di 39 °C [°F 102,2] - nessuna condensazione)

Umidità di stoccaggio

RH di 90% - di 10 (temperatura del bulbo umido: un massimo di 39 °C [°F 102,2] - nessuna condensazione)

Polvere

0,1 mg/m3 (10-7 oz/ft3) o più di meno (livelli non conduttivi)

Grado di inquinamento

Per uso nell'ambiente di grado di inquinamento 2

Gas corrosivi

Esente dai gas corrosivi

Pressione d'aria (gamma di altitudine)

800 1.114 al hPa (2.000 m. [6.561 piede] sopra il livello del mare o più di meno)

Resistenza di vibrazione

IEC/EN 61131-2 compiacente
5 - 9 hertz di singola ampiezza 3,5 millimetro [0,14 dentro.]
9 - 150 hertz hanno riparato l'accelerazione: 9,8 m/s2
X, Y, direzioni di Z per 10 cicli (approssimativamente 100 min.)

Resistenza di sbattimento

IEC/EN 61131-2 147 m/s compiacenti2, X, Y, direzioni di Z per 3 volte

Immunità della scarica elettrostatica

Metodo di scarico del contatto: 6 chilovolt (IEC/EN61000-4-2 Livello 3)

Memoria

Memoria di applicazione

Quando facendo uso di GP-pro EX:
- Media: FLASH EPROM
- Area di schermo: *Use 8MB l'area di schermo quando la capacità dell'utente dell'area della fonte è oltrepassata - per esempio, quando una fonte di immagine o una fonte dell'immagine è usata.
- Area della fonte dell'utente: 8MB
- Area di programma di logica: 132KB (equivalente a 15.000 punti) * fino a 60.000 punti può essere convertito nel software. Tuttavia, questo riduce la capacità di memoria dell'applicazione (per i dati dello schermo) da 1 MB.
- Spazio libero: Nessuno

Sistema smontabile: Nessun

Memoria di backup

Quando facendo uso di GP-pro EX:
- Area di schermo: SRAM 128KB
- A sezione variabile: Nessuno

Batteria: Batteria ricaricabile/batteria secondaria per il backup dei dati dell'orologio

Precisione dell'orologio

±65 sec. /month (deviazione alla temperatura ambiente ed al potere è disinserita)*2

2dipendendodallatemperatura di funzionamentoedall'etàdell'unità, l'orologiopuòdeviareda-380+90asec./month. Perisistemiin cuiquestolivellodideviazioneèunproblema, l'utentedovrebbecontrollareeprocedereagliadeguamentiuna voltarichiesto.

Specifiche d'interfaccia

Pubblicazione periodica (COM1)

Trasmissione asincrona: RS-232C, lunghezza di dati: 7 o 8 bit, bit di stop: 1 o 2 bit, parità: Nessuno, anche o dispari, velocità della trasmissione dei dati: 2.400 - 115.200 bps, connettore: D-sotto 9 (spina)

Pubblicazione periodica (COM2)

Trasmissione asincrona: RS-422/485, lunghezza di dati: 7 o 8 bit, bit di stop: 1 o 2 bit, parità: Nessuno, anche o dispari, velocità della trasmissione dei dati: 2.400 - 115.200 bps, 187.500 bps (MPI), connettore: D-sotto 9 perno (spina)

USB (tipo A)

Si conforma all'USB 2.0 (tipo A) la x 1
Tensione di alimentazione elettrica: 5 VCC di ± 5%
Corrente d'uscita: 500 mA o più di meno
Distanza di comunicazione: 5 m. [16,4 piedi] o più di meno

USB (mini--b)

Si conforma all'USB 2.0 la x (mini--b) 1, distanza di comunicazione: 5 m. [16,4 ft] o più di meno

Specifiche strutturali

Messa a terra

Messa a terra funzionale: Messa a terra della resistenza a massa di 100 Ω, 2mmla norma applicabile dei 2 (AWG 14) o cavo più spesso, o vostri paesi. (Stessi per i terminali dello SG e di FG)

Metodo di raffreddamento

Ventilazione naturale

Struttura

TIPO 4X/13 del NEMA #250 di IP65f (sul pannello frontale una volta installati correttamente in una recinzione)*3

Dimensioni esterne

W132 x H106 x D42 millimetro [W5.2 x H4.17 x D1.65 dentro.]

Dimensioni del ritaglio di pannello

W118.5 x H92.5 millimetro [W4.67 x H3.64 dentro.]
Area di spessore del pannello: 1,6 - 5 millimetri [0,06 - 0,2 dentro.]*4

Peso

0,4 chilogrammi [0,88 libbre] o più di meno

3ilfronteanterioredell'unità, installatoin unpannellosolido, sono stati provatifacendo usodellecircostanzeequivalentiallenormeindicatenellaspecificazione. Anche seillivellodell'unitàdiresistenzaèequivalenteaquestenorme, gliolichedovrebberonon avereeffettosull'unitàpossonopossibilmentenuocereall'unità. Ciòpuòaccaderenelleareedovequalsiasiolivaporizzatisonopresenti, odoveglioli da tagliodibassa viscositàsono permessiaderireall'unitàperilungi periodiditempo. Selostratoanterioredellaprotezionedelfrontedell'unitàèpelato, questecircostanzepossonocondurreall'ingressodiolionell'unitàelemisureseparatedellaprotezionesono suggerite. Inoltre, segliolinonapprovatisonopresenti, puòcausareladeformazioneolacorrosionedellacoperturadi plasticadelpannello frontale. Di conseguenza, primadell'installazionedell'unità, siasicurodi confermareiltipodicircostanzechesarannopresentinellacondizioni di funzionamentodell'unità. Selaguarnizionedell'installazioneè utilizzataperunlungo periododitempo, osel'unitàelasuaguarnizionesono rimossedalpannello, illivellooriginaledellaprotezionenon puòessere garantito. Permantenereillivellooriginaledellaprotezione, siasicurodi sostituireregolarmentelaguarnizionedell'installazione.

4pertolleranzadimensionale, tutto+1/-0millimetri[+0.04/-0dentro.]eleRnell'angolosonosottoR3[R0.12dentro.]. Anche selospessoredellaparetedell'installazioneèall'internodellagammaraccomandataper«ilpannelloha tagliatoledimensioni», secondoilmaterialedellaparete, dimensioneelaposizionedell'installazionedell'unitàdelGPedialtridispositivi, laparetedell'installazionepotrebbedeformare. Perimpediredeformare, lasuperficiedell'installazionepuòavere bisogno didi essere rinforzato.

Dimensioni

Dimensioni esterne

Dimensioni del ritaglio di pannello

Dimensioni esterne con cavo
