SpA CJ1W di Omron
>
|
|
| Luogo di origine | China/JAPAN |
| Marca | Omron |

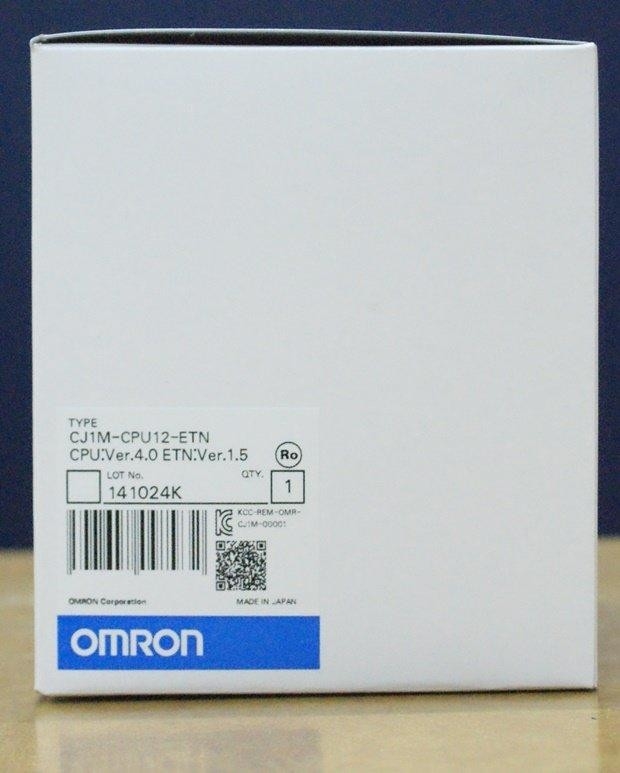

| Numero di modello | CJ1M-CPU12-ETN |
• 90 × compatto 65 millimetro (dimensioni del × di H D) è prima classe nell'industria.
• Unità del CPU di CJ-serie di SYSMAC con la funzionalità di un'unità di Ethernet.
• L'elemento funzionale del CPU ha la stessa funzionalità come CJ1M-CPU11/12/13. Permette all'efficace uso delle applicazioni dell'eredità.
• Le schede di memoria di grande capacità fino a 128 MB possono essere installate ed essere usate backup alle regolazioni del sistema e di programma, o ai dati del cliente del ceppo.
• Il grande insieme delle istruzioni può sostenere le diverse applicazioni. Quattro tipi di programmazioni sono sostenuti (scala, testo strutturato, grafici sequenziali di funzione e insiemi di istruzioni), con le circa 400 istruzioni e le 800 variazioni dell'istruzione.
• Queste unità del CPU di CJ-serie sostengono la programmazione strutturata facendo uso dei blocchi funzionali, che possono migliorare le risorse per lo sviluppo di programmi del cliente.
• Le varie funzioni della protezione forniscono la sicurezza migliore per proteggere le risorse e la proprietà interessanti del software.
• Le unità del CPU sono compatibili con la CX-Un hanno integrato il pacchetto dello strumento. Le informazioni per ogni componente possono essere collegate ed i dati del sistema possono essere integrati in una base di dati. Il software può fornire il supporto totale dalle regolazioni dello SpA alla partenza di rete.
ultimo aggiornamento: 24 settembre 2012
| Oggetto | Specifiche | |||
|---|---|---|---|---|
| Metodo di controllo | Programma registrato | |||
| Metodo di controllo dell'ingresso/uscita | La ricerca ciclica e l'elaborazione immediata sono entrambe possibili. | |||
| Linguaggi di programmazione | Logica della scala (LD), grafici sequenziali di funzione (SFC), testo strutturato (st) e Mnemonico. |
|||
| Modalità di elaborazione del CPU | Modo normale o modo d'assistenza periferico di priorità | |||
| Lunghezza di istruzione | 1 - 7 punti per istruzione | |||
| Istruzioni della scala | Approssimativamente 400 (codici di funzione 3-digit) | |||
| Esecuzione tempo |
Istruzioni di base | 0,10 μs minuto. | ||
| Speciale istruzioni |
0,15 μs minuto. | |||
| Tempo sopraelevato | CJ1M-CPU12-ETN/CPU13-ETN: 0,5 spettrografie di massa minuto. CJ1M-CPU11-ETN: 0,7 spettrografie di massa minuto. |
|||
| Metodo del collegamento dell'unità | Nessuna superficie posteriore: Le unità si sono collegate direttamente l'un l'altro. | |||
| Montaggio del metodo | Pista di BACCANO (montaggio della vite non possibile) | |||
| Numero massimo di unità raccordabili |
Un totale di 19 unità, compreso 9 unità sullo scaffale del CPU e 10 unità su un'espansione Scaffale. (La porta Ethernet incorporata sull'unità del CPU deve essere assegnata all'scanalature 0 ed è contato come un'unità.) |
|||
| Numero massimo di espansione Scaffali |
CJ1M-CPU13-ETN: 1 massimo (un'unità di controllo di ingresso/uscita è richiesta sullo scaffale del CPU e un'unità di interfaccia dell'ingresso/uscita è richiesta sullo scaffale di espansione.) CJ1M-CPU11-ETN/12-ETN: L'espansione non è possibile. |
|||
| Numero delle mansioni | 288 (mansioni cicliche: 32, mansioni di interruzione: 256) Con le unità del CPU di CJ1M o di CJ1-H, le mansioni di interruzione possono essere definite come mansioni cicliche mansioni cicliche extra chiamate. Compreso questi, fino a 288 mansioni cicliche possono essere usate. Le mansioni cicliche sono eseguite ogni ciclo e sono controllate con TKON (820) e 821) istruzione di TKOF (. Nota 1. I seguenti 4 tipi di mansioni di interruzione sono sostenuti. Nota 2. Mansioni spente di interruzione: 1 massimo. Mansioni prevedute di interruzione: massimo 2. Mansioni di interruzione dell'ingresso/uscita: massimo 32. Mansioni di interruzione esterna: massimo 256. |
|||
| Tipi di interruzione | Interruzioni prevedute: Le interruzioni hanno generato per volta programmato dalle unità del CPU temporizzatore incorporato. Interruzioni dell'ingresso/uscita: Interruzioni dalle unità d'entrata di interruzione. Interruzioni spente (vedi la nota): Interruzioni eseguite quando il potere delle unità del CPU è spento. Interruzioni esterne dell'ingresso/uscita: Interruzioni dalle unità delle unità dell'ingresso/uscita dello speciale o del bus del CPU. Nota: Di sostegno quando l'unità di alimentazione CJ1W-PD022 è montata. |
|||
| Chiamata dei sottoprogrammi da più che un compito |
Di sostegno (ha chiamato i sottoprogrammi globali). | |||
| CIO (Ingresso/uscita del centro) Area |
Area di ingresso/uscita | 2.560: CIO 000000 - CIO 015915 (160 parole da CIO 0000 a CIO 0159) La regolazione della prima parola può essere cambiata dal difetto (CIO 0000) in moda da potere usare CIO 0000 - CIO 0999. I pezzi dell'ingresso/uscita sono assegnati alle unità di base dell'ingresso/uscita. |
L'area di CIO può essere usato come pezzi del lavoro se i pezzi sono usato As indicato qui. |
|
| Area di collegamento | 3.200 (200 parole): CIO 10000 - CIO 119915 (parole CIO 1000 CIO 1199) I pezzi di collegamento sono usati per le programmazioni dei dati e sono assegnati alle unità dentro Regolatore Link Systems. |
|||
| Unità di superficie del bus del CPU | 6.400 (400 parole): CIO 150000 - CIO 189915 (parole CIO 1500 CIO 1899) I pezzi dell'unità del bus del CPU memorizzano lo stato di funzionamento delle unità del bus del CPU. (25 parole per unità, 16 unità massime) |
|||
| Unità dell'ingresso/uscita dello speciale Area |
15.360 (960 parole): CIO 200000 - CIO 295915 (parole CIO 2000 a CIO 2959) I pezzi dell'unità dell'ingresso/uscita dello speciale sono assegnati alle unità dell'ingresso/uscita dello speciale. (10 parole per unità, 96 unità massime) |
|||
| Collegamento di serie dello SpA Area (CPU di CJ1M Unità sole) |
1.440 (90 parole): CIO 310000 - CIO 318915 (parole CIO 3100 CIO 3189) |
|||
| Area di DeviceNet | 9.600 (600 parole): CIO 320000 - CIO 379915 (parole CIO 3200 CIO 3799) I pezzi di DeviceNet sono assegnati agli schiavi per la ripresa esterna dell'unità di DeviceNet Comunicazioni dell'ingresso/uscita quando la funzione matrice è usata con riparato assegnazioni. |
|||
| Regolazione fissa 1 di assegnazione | Uscite: CIO 3200 - CIO 3263 Input: CIO 3300 - CIO 3363 |
|||
| Regolazione fissa 2 di assegnazione | Uscite: CIO 3400 - CIO 3463 Input: CIO 3500 - CIO 3563 |
|||
| Regolazione fissa 3 di assegnazione | Uscite: CIO 3600 - CIO 3663 Input: CIO 3700 - CIO 3763 |
|||
| Le seguenti parole sono assegnate alla funzione matrice anche quando l'unità di DeviceNet è usata come schiavo. |
||||
| Regolazione fissa 1 di assegnazione | Uscite: CIO 3370 (schiavo da padroneggiare) Input: CIO 3270 (Master da assoggettare) |
|||
| Regolazione fissa 2 di assegnazione | Uscite: CIO 3570 (schiavo da padroneggiare) Input: CIO 3470 (Master da assoggettare) |
|||
| Regolazione fissa 3 di assegnazione | Uscite: CIO 3770 (schiavo da padroneggiare) Input: CIO 3670 (Master da assoggettare) |
|||
| Area di ingresso/uscita interna | 4.800 bit (300 parole): CIO 120000 - CIO 149915 (parole CIO 1200 - CIO 1499) 37.504 (2.344 parole): CIO 380000 - CIO 614315 (3800 CIO 6143 di parole CIO) Questi pezzi nell'area di CIO sono utilizzati come pezzi del lavoro nella programmazione da controllare esecuzione di programma. Non possono essere usati per ingresso/uscita esterno. |
|||
| Area di lavoro | 8.192 bit (512 parole): W00000 a W51115 (W000 a W511) Controlla i programmi soltanto. (Ingresso/uscita dai terminali esterni dell'ingresso/uscita non è possibile.) Nota: Nel utilizzare i pezzi del lavoro nella programmazione, utilizzi i pezzi nell'area di lavoro in primo luogo prima di usando i pezzi da altre aree. |
|||
| Area d'attesa | 8.192 bit (512 parole): H00000 a H51115 (H000 a H511) che tiene i pezzi sono usati a controlli l'esecuzione del programma e mantenga il loro stato INSERITA/DISINSERITA quando Lo SpA è spento o il modo operativo è cambiato. Nota: Le parole di area d'attesa del blocco funzionale sono assegnate da H512 a H1535. Queste parole possono essere usate soltanto per l'area di istanza del blocco funzionale (internamente a sezione variabile assegnato). |
|||
| Area ausiliaria | Colto soltanto: 7.168 bit (448 parole): A00000 a A44715 (parole A000 a A447) Lettura /scrittura: 8.192 bit (512 parole): A44800 a A95915 (parole A448 a A959) I pezzi ausiliarii sono funzioni specifiche assegnate. |
|||
| Area temporanea | 16 bit (TR0 a TR15) I pezzi temporanei sono usati temporaneamente per immagazzinare gli stati INSERITA/DISINSERITA di esecuzione a rami di programma. |
|||
| Area del temporizzatore | 4.096: T0000 a T4095 (usato per i temporizzatori soli) | |||
| Contro area | 4.096: C0000 a C4095 (usato per i contatori soli) | |||
| Dm di area | 32 Kwords: D00000 a D32767 Utilizzato come area dati per tutti gli usi per i dati di scrittura e della lettura nelle unità di parola (16 pezzi). Parole nell'area del dm mantenere il loro stato quando lo SpA è spento o il modo operativo è cambiato. Area interna del dm dell'unità dell'ingresso/uscita dello speciale: D20000 a D29599 (100 unità del × 96 di parole) Usato per fissare i parametri per le unità dell'ingresso/uscita dello speciale. Area del dm dell'unità del bus del CPU: D30000 a D31599 (100 unità del × 16 di parole) Usato per fissare i parametri per le unità del bus del CPU. |
|||
| Area di EM | Nessuno | |||
| Registri indici | IR0 a IR15 Indirizzi di memoria dello SpA del deposito per indirizzamento indiretto. I registri indici possono essere utilizzati indipendente in ogni compito. Un registro è 32 bit (2 parole). Regolazione per utilizzare indipendente i registri indici in ogni compito o per dividerle fra le mansioni. |
|||
| Area della bandiera di compito | 32 (TK0000 a TK0031) Le bandiere di compito sono bandiere passive che sono SOPRA quando il compito ciclico corrispondente è eseguibile e FUORI DA quando il compito corrispondente non è eseguibile o nel appoggio stato. |
|||
| Trace Memory | 4.000 parole (dati della traccia: 31 bit, 6 parole) | |||
| Memoria dell'archivio | Schede di memoria: Le carte compatte di memoria flash possono essere usate (formato di MS-DOS). Le schede di memoria di OMRON possono essere usate. |
|||
| Funzione Specifi- cationi |
Ciclo costante tempo |
1 32.000 a spettrografia di massa (unità: 1 spettrografia di massa) | ||
| Tempo di ciclo monitoraggio |
Possibile (unità smette di funzionare se il ciclo è troppo lungo): 10 40.000 a spettrografia di massa (unità: 10 spettrografia di massa) |
|||
| Rinfresco dell'ingresso/uscita | Rinfresco ciclico, rinfresco immediato, rinfrescante da IORF (097). Nota: Il ORF (097) rinfresca i pezzi dell'ingresso/uscita assegnati all'ingresso/uscita di base delle unità e dello speciale dell'ingresso/uscita Unità. |
|||
| Sincronizzazione dello speciale rinfrescando per il CPU Unità del bus |
Programmazioni dei dati per l'ingresso/uscita a distanza di Link Units del regolatore per le unità di DeviceNet ed altra il rinfresco speciale per le unità del bus del CPU è realizzato ai seguenti tempi: L'ingresso/uscita rinfresca il periodo e quando l'ingresso/uscita dell'UNITÀ del BUS del CPU RINFRESCA (DLNK (226)) l'istruzione è eseguita. |
|||
| Tenuta di memoria dell'ingresso/uscita nel cambiare modi operativi |
Dipende dallo stato INSERITA/DISINSERITA del pezzo della tenuta di IOM nell'area ausiliaria. | |||
| Carico FUORI | Tutte le uscite sulle unità d'uscita possono essere spente quando l'unità del CPU sta funzionando dentro Modo di programmazione FUNZIONI, del MONITOR, o. |
|||
| Temporizzatore/contatore PV rinfreschi il metodo |
DCB o binario (CX-programmatore Ver. 3,0 o più alto). | |||
| Risposta introdotta regolazione di tempo |
Le costanti di tempo possono essere fissate per gli input dalle unità di base dell'ingresso/uscita. La costante di tempo può essere aumentata per ridurre l'influenza di rumore e lo schiamazzo o può essere diminuito per individuare gli impulsi di scarsità sugli input. |
|||
| Regolazione di modo a ciclo iniziale |
Possibile. Nota: Per difetto, l'unità del CPU comincerà nel modo FUNZIONATO se una console di programmazione è non collegato. |
|||
| Memoria flash (CJ1-H e CJ1M Unità del CPU sole) |
I dati di area di programma applicativo e di parametro (per esempio, lo SpA ha installato) sono sostenuti sempre automaticamente nella memoria flash. (backup e ripristino automatico.) Unità del CPU con la versione 3,0 dell'unità o più successivamente soltanto: Nel scaricare i progetti da CX-programmatore Ver. 5,0 o più alto, tabella dei simboli archivi (nomi compresi di simbolo del CX-programmatore, osservazioni dell'ingresso/uscita), archivi di commento (Osservazioni del gradino del CX-programmatore, altre osservazioni) e file indici di programma (CX I nomi di sezione del programmatore, le osservazioni della sezione, o le osservazioni di programma) sono immagazzinati nella memoria di commento all'interno della memoria flash. |
|||
| Scheda di memoria funzioni |
Automaticamente leggendo programmi (autoboot) da la scheda di memoria quando il potere è acceso. |
Possibile. | ||
| Sostituzione di programma durante l'operazione dello SpA |
Possibile. | |||
| Formato in cui i dati sono immagazzinato nella scheda di memoria |
Programma applicativo: Messa a punto dello SpA di formato di file di programma e altri parametri: Memoria dell'ingresso/uscita di formato di file di dati: Dati formato di file (formato binario), formato di testo, o formato di CSV |
|||
| Funzioni per cui La scheda di memoria lettura /scrittura è ha sostenuto |
Istruzioni di programma applicativo, dispositivi di programmazione (CX-programmatore compreso e programmare Consoli), computer di collegamento ospite, controllo di area dell'AR pezzi, operazione di sostegno facile |
|||
| Limatura | I dati della scheda di memoria e l'area di EM (memoria estesa di dati) possono essere trattati As archivi. |
|||
| Ricerca degli errori | Insieme di controllo/monitoraggio risistemato e differenziale, rintracciamento di dati (preveduto, ogni ciclo, o quando l'istruzione è eseguita), tracciato di errore di istruzione, posizione di conservazione generazione dell'errore quando un errore di programma accade. |
|||
| Pubblicazione online | I programmi applicativi possono essere sovrascritti nelle unità del programma-blocco quando l'unità del CPU è dentro Modo di programmazione o del MONITOR. Questa funzione non è disponibile per le aree di programmazione del blocco. Con il CX-programmatore, più di un blocchetto di programma può essere pubblicato agli stessi tempo. |
|||
| Programma protezione |
Sovrascriva la protezione: Messo facendo uso del DIP switch. Protezione anticopia: Parola d'ordine fissata facendo uso di CX-programmatore o delle consoli di programmazione. |
|||
| Controllo di errore | Errori definiti dall'utente (cioè, l'utente può definire gli errori mortali e gli errori non fatali) Le 269) istruzioni di FPD (possono essere usate per controllare il periodo di esecuzione e la logica di ogni blocchetto di programmazione. Nota: Le istruzioni di FALS e di FAL possono essere usate con il CPU di CJ1M e di CJ1-H Unità per simulare gli errori. |
|||
| Ceppo di errore | Fino a 20 errori sono immagazzinati nel ceppo di errore. Le informazioni comprendono il codice di errore, i dettagli di errore ed il tempo l'errore hanno accaduto. Nota: L'unità del CPU di CJ1M può essere messa in moda da non immagazzinare gli errori definiti dall'utente di FAL nel ceppo di errore. |
|||
| Pubblicazione periodica comunicazioni |
Porto periferico incorporato: Dispositivo di programmazione (console di programmazione compresa) collegamenti, collegamenti ospite, collegamenti di NT, ingresso di serie (padrone di CompoWay/F) Porto incorporato di RS-232C: Dispositivo di programmazione (a parte la console di programmazione) collegamenti, collegamenti ospite, comunicazioni di NO--protocollo, collegamenti di NT, Modbus-RTU Schiavo, ingresso di serie (padrone di CompoWay/F o padrone di Modbus) |
|||
| Unità di comunicazioni di serie (venduta esclusivamente): Macro di protocollo, collegamenti ospite, NT Collegamenti |
||||
| Orologio | Fornito su tutti i modelli. Accuratezza: |
|||
| Temperatura ambiente | Errore mensile | |||
| 55°C | min -3,5 al min +0,5 | |||
| 25°C | min -1,5 al min +1,5 | |||
| 0°C | -3 min al min +1 | |||
| Nota: Usato per memorizzare il tempo in cui il potere è acceso ed in cui gli errori accadono. | ||||
| Spento periodo di individuazione |
Unità dell'alimentatore a corrente alternata: spettrografia di massa 10 - 25 (non fissa) Unità PD025 dell'alimentatore in CC: spettrografia di massa 2 - 5; PD022: spettrografia di massa 2 - 10 |
|||
| Spento ritardo di rilevazione tempo |
0 - 10 spettrografia di massa (definita dall'utente, difetto: 0 spettrografie di massa) Nota: Di sostegno quando l'unità di alimentazione CJ1W-PD022 è montata. |
|||
| Protezione della memoria | Aree tenute: Tenuta i pezzi, dei contenuti della memoria di dati e della memoria estesa di dati e stato delle bandiere di completamento del contatore e dei valori attuali. Nota: Se il pezzo della tenuta di IOM nell'area ausiliaria è acceso e la messa a punto dello SpA è fissata a mantenga lo stato pungente tenuta di IOM quando il potere allo SpA è acceso, contenuti dell'area di CIO, l'area di lavoro, parte dell'area ausiliaria, temporizzatore La bandiera e PVs di completamento, i registri indici ed i registri di dati saranno conservati per fino a 20 giorni. |
|||
| Invio comandi alla a Collegamento ospite computer |
I comandi delle ALETTE possono essere inviati ad un computer collegato via il sistema di collegamento ospite eseguendo le istruzioni di comunicazioni della rete dallo SpA. |
|||
| Ripresa esterna programmazione e monitoraggio |
Le comunicazioni di collegamento ospite possono essere usate per la programmazione a distanza ed a distanza controllando attraverso un regolatore Link System o la rete Ethernet. |
|||
| Comunicazione attraverso livelli di rete |
Programmazione e monitoraggio a distanza dal software di sostegno e dal messaggio delle ALETTE le comunicazioni possono essere eseguite attraverso i livelli di rete differenti, anche per tipi differenti di reti. Pre--Ver. 2,0: Tre livelli Versioni 2,0 o successivamente: Otto livelli per il regolatore Link e le reti Ethernet (vedi nota.), tre livelli per altre reti. Nota: per comunicare attraverso otto livelli, l'CX-integratore o il CX-NET dentro Le versioni 4,0 del programmatore o più alto devono essere usate per mettere le tavole di guida. |
|||
| Conservazione delle osservazioni nell'unità del CPU |
Le osservazioni dell'ingresso/uscita possono essere immagazzinate come archivi di tabella dei simboli nella scheda di memoria, archivio di EM memoria, o memoria di commento (vedi la nota). Nota: La memoria di commento contributo alle versioni 5,0 del CX-programmatore o più alto ed unità del CPU di CS/CJ-series con la versione 3,0 dell'unità o più successivamente soltanto. |
|||
| Controllo di programma | I controlli di programma sono eseguiti all'inizio dell'operazione per gli oggetti come no Istruzione di CONCLUSIONE ed errori di istruzione. Il CX-programmatore può anche essere usato ai programmi di controllo. |
|||
| Uscita di controllo segnali |
Uscita FUNZIONATA: I contatti interni accenderanno (vicino) mentre l'unità del CPU è funzionamento (CJ1W-PA205R). |
|||
| Durata di vita della batteria | Batteria messa per le unità del CPU di CJ1M: CJ1W-BAT01 | |||
| Autodiagnosi | Errori del CPU (temporizzatore di cane da guardia), errori di bus dell'ingresso/uscita, errori di memoria ed errori della batteria. | |||
| Altre funzioni | Lo stoccaggio del numero di volte potere è stato interrotto. (Immagazzinato in A514.) | |||
