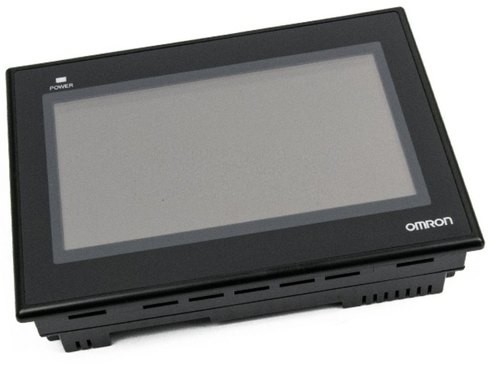

Touch screen di Omron HMI
>
|
|
| Luogo di origine | China/JAPAN |
| Marca | Omron |
| Numero di modello | NB7W-TW10B |
L'HMI ricco di funzionalità e conveniente
La combinazione di alta qualità e ricche funzionalità si traduce in un valore eccezionale per un HMI di classe economica. Il software NB-Designer per creare la tua applicazione HMI è gratuito e può essere scaricato dal nostro sito web.
|
Nome prodotto |
Specifiche |
Codice ordine |
|---|---|---|
|
NB3Q |
3,5 pollici, TFT LCD, Colore, 320 × 240 punti |
NB3Q-TW00B |
|
3,5 pollici, TFT LCD, Colore, 320 × 240 punti, USB Host, Ethernet |
NB3Q-TW01B |
|
|
NB5Q |
5,6 pollici, TFT LCD, Colore, 320 × 234 punti |
NB5Q-TW00B |
|
5,6 pollici, TFT LCD, Colore, 320 × 234 punti, USB Host, Ethernet |
NB5Q-TW01B |
|
|
NB7W |
7 pollici, TFT LCD, Colore, 800 × 480 punti |
NB7W-TW00B |
|
7 pollici, TFT LCD, Colore, 800 × 480 punti, USB Host, Ethernet |
NB7W-TW01B |
|
|
NB10W |
10,1 pollici, TFT LCD, Colore, 800 × 480 punti, USB Host, Ethernet |
NB10W-TW01B |
|
Articolo prodotto |
Specifiche |
Codice ordine |
|---|---|---|
|
Cavo di collegamento NB-PLC |
Per NB a PLC tramite RS-232C (CP/CJ/CS), 2m |
XW2Z-200T |
|
Per NB a PLC tramite RS-232C (CP/CJ/CS), 5m |
XW2Z-500T |
|
|
Per NB a PLC tramite RS-422A/485, 2m |
NB-RSEXT-2M |
|
|
Software |
Sistemi operativi supportati: Windows-10 (32-bit e 64-bit) e versioni precedenti di Windows. Scarica dal sito web Omron. |
NB-Designer |
|
Fogli protettivi per display |
Per NB3Q contiene 5 fogli |
NB3Q-KBA04 |
|
Per NB5Q contiene 5 fogli |
NB5Q-KBA04 |
|
|
Per NB7W contiene 5 fogli |
NB7W-KBA04 |
|
|
Per NB10W contiene 5 fogli |
NB10W-KBA04 |
|
|
Accessori |
Staffa di montaggio per serie NT31/NT31C a serie NB5Q |
NB5Q-ATT01 |
|
Modello |
Foro pannello (A × V mm) |
|---|---|
|
NB3Q |
119,0 (+0,5/−0) × 93,0 (+0,5/−0) |
|
NB5Q |
172,4 (+0,5/−0) × 131,0 (+0,5/−0) |
|
NB7W |
191,0 (+0,5/−0) × 137,0 (+0,5/−0) |
|
NB10W |
258,0 (+0,5/−0) × 200,0 (+0,5/−0) |
Nota: Spessore pannello applicabile: da 1,6 a 4,8 mm.
|
Specifiche |
NB3Q |
NB5Q |
NB7W |
NB10W |
|||
|---|---|---|---|---|---|---|---|
|
TW00B |
TW01B |
TW00B |
TW01B |
TW00B |
TW01B |
TW01B |
|
|
Tipo di display |
TFT LCD da 3,5 pollici |
TFT LCD da 5,6 pollici |
TFT LCD da 7 pollici |
TFT LCD da 10,1 pollici |
|||
|
Risoluzione display (A×V) |
320×240 |
320×234 |
800×480 |
800×480 |
|||
|
Numero di colori |
65.536 |
||||||
|
Retroilluminazione |
LED |
||||||
|
Durata retroilluminazione |
50.000 ore di funzionamento a temperatura normale (25 ° C) 1
1. Questo è il tempo stimato in cui l'intensità luminosa diminuisce del 50% per LED a temperatura e umidità ambiente. È un valore tipico.
|
||||||
|
Touch panel |
Membrana resistiva analogica, risoluzione 1024×1024, durata: 1 milione di operazioni touch |
||||||
|
Dimensioni in mm (A×L×P) |
103,8×129,8×52,8 |
142×184×46 |
148×202×46 |
210,8×268,8×54,0 |
|||
|
Peso |
310 g max. |
315 g max. |
620 g max. |
625 g max. |
710 g max. |
715 g max. |
1.545 g max. |
|
Specifiche |
NB3Q |
NB5Q |
NB7W |
NB10W |
|||
|---|---|---|---|---|---|---|---|
|
TW00B |
TW01B |
TW00B |
TW01B |
TW00B |
TW01B |
TW01B |
|
|
Memoria interna |
128 MB (inclusa area di sistema) |
||||||
|
Interfaccia di memoria |
− |
USB |
− |
USB |
− |
USB |
USB |
|
Seriale (COM1) |
RS-232C/422A/485 (non isolato), |
RS-232C, |
|||||
|
Seriale (COM2) |
− |
RS-232C/422A/485 (non isolato), 500m Max. (RS-422A/485), Connettore: D-Sub a 9 pin |
|||||
|
USB Host |
Equivalente a USB 2.0 full speed, tipo A, Potenza in uscita 5V, 150mA |
||||||
|
USB Slave |
Equivalente a USB 2.0 full speed, tipo B, Distanza di trasmissione: 5m |
||||||
|
Connessione stampante |
Supporto PictBridge |
||||||
|
Ethernet |
− |
10/100 base-T |
− |
10/100 base-T |
− |
10/100 base-T |
10/100 base-T |
|
Specifiche |
NB3Q |
NB5Q |
NB7W |
NB10W |
|||
|---|---|---|---|---|---|---|---|
|
TW00B |
TW01B |
TW00B |
TW01B |
TW00B |
TW01B |
TW01B |
|
|
Tensione di linea |
20,4 - 27,6 VDC (24 VDC −15 a 15%) |
||||||
|
Consumo energetico |
5 W |
9 W |
6 W |
10 W |
7 W |
11 W |
14 W |
|
Durata batteria |
5 anni (a 25 ° C) |
||||||
|
Grado di protezione (lato frontale) |
Parte operativa frontale: IP65 (antipolvere e a prova di gocciolamento solo dalla parte anteriore del pannello) |
||||||
|
Standard ottenuti |
Direttive CE, KC, cUL508 |
||||||
|
Ambiente operativo |
Nessun gas corrosivo. |
||||||
|
Immunità ai disturbi |
Conforme a IEC61000-4-4, 2KV (Cavo di alimentazione) |
||||||
|
Temperatura ambiente operativa |
0 - 50 ° C |
||||||
|
Umidità ambiente operativa |
10% - 90% RH (senza condensa) |
||||||
