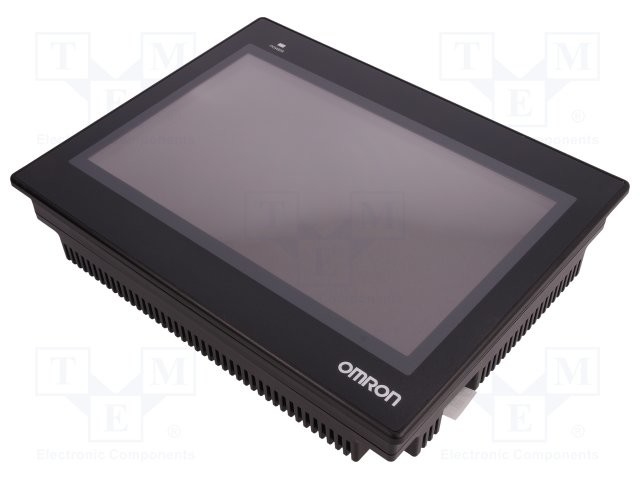

Touch screen di Omron HMI
>
|
| Luogo di origine | China/JAPAN |
| Marca | OMRON |
| Numero di modello | NB10W-TW01B |
La combinazione di alta qualità e le caratteristiche ricche aggiungono per dare il valore eccezionale per un HMI nella classe economica. Il software del N.B.:-progettista per creare la vostra applicazione di HMI è gratuito e può essere scaricato dal nostro sito Web.
HMI
|
Specifiche |
NB3Q |
NB5Q |
NB7W |
NB10W |
|||
|---|---|---|---|---|---|---|---|
|
TW00B |
TW01B |
TW00B |
TW01B |
TW00B |
TW01B |
TW01B |
|
|
Tipo di esposizione |
TFT LCD a 3,5 pollici |
TFT LCD a 5,6 pollici |
TFT LCD a 7 pollici |
TFT LCD a 10,1 pollici |
|||
|
Risoluzione dell'esposizione (H×V) |
320×240 |
320×234 |
800×480 |
800×480 |
|||
|
Numero dei colori |
65.536 |
||||||
|
Lampadina |
LED |
||||||
|
Vita della lampadina |
50.000 ore di tempo di funzionamento alla temperatura normale (25 ° C) 1
1. Ciò è il tempo stimato in cui l'intensità luminosa è diminuita da 50% per LED alla temperatura ambiente ed all'umidità. È un valore tipico.
|
||||||
|
Pannello di tocco |
Membrana resistente analogica, risoluzione 1024×1024, vita: 1 milione operazioni di tocco |
||||||
|
Dimensioni nel millimetro (H×W×D) |
103.8×129.8×52.8 |
142×184×46 |
148×202×46 |
210.8×268.8×54.0 |
|||
|
Peso |
massimo di 310 g. |
massimo di 315 g. |
massimo di 620 g. |
massimo di 625 g. |
massimo di 710 g. |
massimo di 715 g. |
massimo di 1.545 g. |
| Specifiche | NB3Q | NB5Q | NB7W | NB10W | ||||||||||
| TWO0B | TWO1B | TWOOB | TWO1B | TWOOB | TWO1B | TWO1B | ||||||||
| Memoria interna | 128 MB (area di sistema compresa) | |||||||||||||
| Interfaccia di memoria | - | memoria del uSB | Memoria di USB | memoria del uSB | ||||||||||
| Pubblicazione periodica (COM1) | RS-232C1422A485 (non isolato), Distanza di trasmissione: un massimo di 15 m. (RS-232C), un massimo di 500 m. (RS-422A1485), Connettore: D-sotto perno 9 |
RS-232C, Distanza di trasmissione: un massimo di 15 m., Connettore: D-sotto perno 9 |
||||||||||||
| Pubblicazione periodica (COM2) | RS-232C1422AJ485 (non isolato), Distanza di trasmissione: massimo di 15m (RS-232C), un massimo di 500 m. (RS-422A485), Perno di Connector.D-Sub 9 |
|||||||||||||
| Ospite di USB | Equivalente a velocità massima di USB 2.0, tipo A, 5 V potenza di uscita, 150 mA | |||||||||||||
| Schiavo di USB | Equivalente a velocità massima del uSB 2,0, tipo B, distanza di trasmissione: 5m | |||||||||||||
| Collegamento della stampante | Supporto di PictBridge | |||||||||||||
| Ethernet | --一 | 10/100 di base-t | 10/100 di base-t | 10/100 di base-t | 10/100 di base-t | |||||||||
| Generalità | ||||||||||||||
| Specifiche | NB3Q | NB5Q | NB7W | NB10W | ||||||||||
| TWO0B | TWO1B | TWOOB | TWO1B | TWO0B | TWO1B | TWO1B | ||||||||
| Tensione di linea | 20,4 a 27.6VDC (24VDC-15 a 15%) | |||||||||||||
| consumo di energia | 5 w | 9w | 6 w | 1ow | 7 w | 11w | 14w | |||||||
| Vita della batteria | 5years (a 25" C)* | |||||||||||||
| Valutazione di recinzione (facciata frontale) | Parte operazione anteriore: IP65 (prova della polvere e prova del gocciolamento soltanto dal davanti del pannello) | |||||||||||||
| Norme ottenute | Direttive CE, KC, cUL508 | |||||||||||||
| Condizioni di funzionamento | Nessun gas corrosivi. | |||||||||||||
| Immunità di rumore | Soddisfacente rispetto a IEC61000-4-4,2 chilovolt (cavo elettrico) | |||||||||||||
| Temperatura ambiente di funzionamento | 0 a 50°c | |||||||||||||
| Umidità di funzionamento ambientale | RH di 10%to 90% (senza condensazione) | |||||||||||||
