Servo azionamento di Mitsubishi
>
|
| Luogo di origine | China/JAPAN |
| Marca | Mitsubishi |
| Numero di modello | MR-J2S-700B |
|
MR-J2S |
Servo tipo nome dell'amplificatore |
MR-J2S-700B |
|||||||
|
Tipo corrispondente nome del servomotore |
|
||||||||
|
Servo amplificatore |
Controllo |
Tensione, frequenza |
CA 200 ~ 230V/50, 60Hz di monofase |
||||||
|
Fluttuazione permissibile di tensione |
Monofase AC170 ~ 253V |
||||||||
|
Variazione permissibile di frequenza |
All'interno di ± 5% |
||||||||
|
(w) introdotto |
50 |
||||||||
|
Potere principale del circuito |
Tensione, frequenza (nota 1) |
CA trifase 200 ~ 230V/50, 60Hz (nota 2) |
|||||||
|
Fluttuazione permissibile di tensione |
V trifase di CA 200 - 230: V trifase di CA 170 - 253 |
||||||||
|
Variazione permissibile di frequenza |
All'interno di ± 5% |
||||||||
|
Capacità dell'alimentazione elettrica |
|
||||||||
|
Afflusso corrente |
|
||||||||
|
Metodo di controllo |
Controllo sinusoidale di PWM · Metodo di controllo corrente |
||||||||
|
Freno dinamico |
Incorporato (nota 3) |
||||||||
|
Funzione di protezione |
Sopra l'arresto corrente, arresto di sovratensione di rigenerazione, arresto di sovraccarico (termale elettronico), protezione di surriscaldamento del servomotore, protezione dell'errore del rivelatore, protezione dell'errore di rigenerazione, undervoltage, protezione di interruzione di corrente istantanea, controllo della velocità, |
||||||||
|
Input di comando massimo durante il controllo di posizione |
Equivalente a 10Mpps |
||||||||
|
salvataggio |
Raffreddamento forzato, aperto (IP00) |
||||||||
|
Ambiente |
Temperatura principale |
0 55 a ° C (non essere congelato), stoccaggio: -20 65 a ° C (non essere congelato) |
|||||||
|
Umidità settimanale |
RH di 90% o più di meno (nessuna condensazione), conservazione: RH di 90% o più di meno (nessuna condensazione) |
||||||||
|
atmosfera |
All'interno (nessuna luce solare diretta), gas corrosivo, gas infiammabile, foschia dell'olio, senza polvere |
||||||||
|
Elevazione/vibrazione |
Meno di 1000m sopra il livello del mare/5.9m/s2 o sotto |
||||||||
|
Peso (chilogrammi) |
7,2 |
||||||||

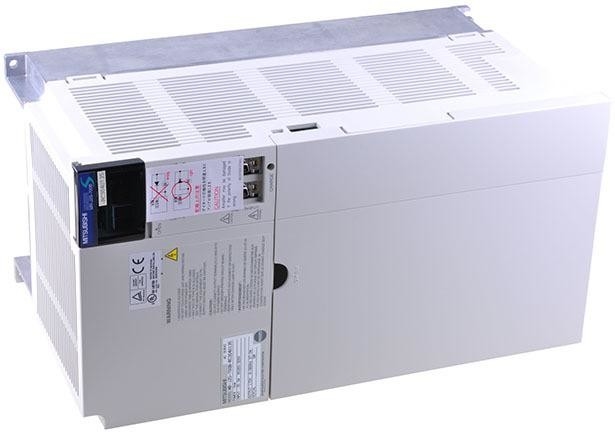

Mitsubishi MR-J2S-700B (MRJ2S700B) è un 7kW, la servo RETE di SSC dell'amplificatore di 200V Melservo MR-J2. Il primo delle due alimentazioni elettriche in questo servo amplificatore è il circuito di controllo. Il circuito di controllo ha una tensione di 200 a 230VAC che le funzioni su 1 fase e sulla sua frequenza è 50/60Hz. La tensione di servo amplificatore di MR-J2S-700B in sé può espandersi ad una simile 1 fase fra 200 e 253VAC. La frequenza è autorizzata ad esitare fra +5% e -5%. L'altra alimentazione elettrica, il circuito principale, ha esattamente la stessa tensione e la frequenza e le loro immagini estese eccezione fatta per il fatto che è aziona sopra un trifase invece di 1 fase.
Il servo amplificatore di MR-J2S-700B è permesso per avere quattro servomotori discreti, cioè quelli descritti in quanto segue: HC-SFS702 (B), HA-LFS601 (B), HA-LFS702 e HA-LFS701M (B).
Il servo amplificatore di MR-J2S-700B ha quattro porti. I porti di CN1B e di CN1A possono sia partecipare allo SSCNET. Il CN1B partecipa collegandosi con l'altro amplificatore e/o un connettore terminale (questo connettore terminale è un MR-A-TM). Il porto di CN1A (anche collegato allo SSCNET) può collegarsi ad un modulo di controllo di moto e ad un modulo di controllo di posizionamento che provengono dalla serie di Q o da una serie. Poi, il porto CN2 può collegarsi ad un servomotore dai servomotori specifici attaccabili al servo amplificatore di MR-J2S-700B. Il porto finale, il CN3, può collegarsi ad un personal computer che possiede un SIG. Configurator, permettendo che al MR-J2S-700B il servo amplificatore generi la comunicazione di RS-232C, permettendo l'associazione fra il servo amplificatore ed il personal computer.
Applicazioni:
Macchinario della preparazione di alimento, dei trasportatori, stampatrici, piccoli caricatori e scaricatori, piccoli robot e dispositivi dell'assemblea della componente, piccole tavole DI X-Y, piccoli alimentatori della stampa.
