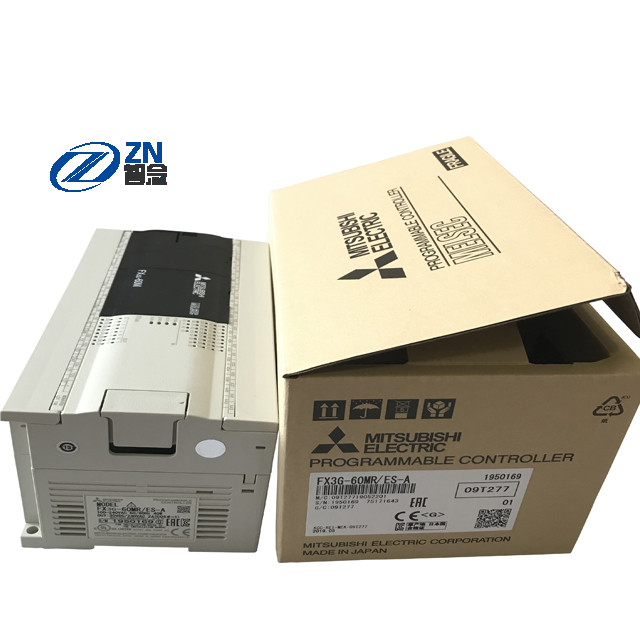

Modulo dello SpA di Mitsubishi
>
|
| Luogo di origine | China/JAPAN |
| Marca | Mistubishi |
| Numero di modello | FX3G-60MR/ES-A, FX3G-60MR/ES-A |
Informazioni di Bsic:
Tipo dell'input di corrente alternata/CC
Input: 36 punti (40) del lavandino/fonte di DC24V
uscita: 24 relè dei punti
gli input X044 a X047 (4 punti) sono numeri vuoti
Caratteristiche:
Scala di controllo: Fino a 256 punti (quando l'ingresso/uscita a distanza di AnyWire e di Cc-collegamento è configurato)
Macchina standard a blocchetti terminale che può aggiungere l'ingresso/uscita
Gli aggiornamenti del sistema quali l'analogo e la comunicazione sono possibili
Le unità della scheda di espansione 2 di funzione possono essere collegate (soltanto un'unità può essere collegata per 14 del punto 24 e del punto tipi)
Misura facile della larghezza e del ciclo di impulso dell'input con un'alta precisione di 10 μs (larghezza di impulso/funzione ad alta velocità di misura ciclo di impulso)
Controllo di sequenza per catturare la regolazione facile dei brevi segnali (funzione del fermo di impulso)
| Temperatura ambiente | 0-55 ° C: Durante il funzionamento, -25-75 ° C: Durante lo stoccaggio | ||
| Umidità relativa | ・ del ・ del ・ del ・ del ・ del ・ di RH di 95% - di 5 (nessuna condensazione) durante il funzionamento | ||
| Vibrazione resistente | Nel montare la ferrovia di BACCANO | Frequenza: 10-57Hz | Ampiezza unilaterale: 0.035mm X, Y, Z 10 volte nei criteri di ogni giudizio della direzione (80 minuti in totale) sono basati sull'IEC 61131-2 |
| Frequenza: 57-150Hz | Accelerazione: 4.9m/s 2 X, Y, Z 10 volte nei criteri di ogni giudizio della direzione (80 minuti in totale) sono basati sull'IEC 61131-2 | ||
| Ai tempi del montaggio diretto | Frequenza: 10-57Hz | Ampiezza unilaterale: 0.075mm X, Y, Z 10 volte nei criteri di ogni giudizio della direzione (80 minuti in totale) sono basati sull'IEC 61131-2 | |
| Frequenza: 57-150Hz | Accelerazione: 9.8m/s 2 X, Y, Z 10 volte nei criteri di ogni giudizio della direzione (80 minuti in totale) sono basati sull'IEC 61131-2 | ||
| Resistenza all'urto | 147m / l'impulso a semi onda di s 2, di tempo 11ms di azione, di seno e di coseno 3 volte in ogni direzione della X, Y, criteri di giudizio di Z è basato su IEC61131-2 | ||
| Resistenza di rumore | Sulla base di un simulatore per la misurazione del rumore con una tensione di rumore di 1.000 VP-p, una larghezza di rumore dei μs 1, un aumento di 1 NS e un periodo di 30 - 100 hertz. | ||
| Resista alla tensione | Quando condurre resiste alla prova di tensione, usa la seguente tensione fra ogni terminale ed il morsetto di terra dell'unità di base. Fra il terminale dell'alimentazione elettrica (alimentatore a corrente alternata) ed il morsetto di terra: Alimentazione elettrica minuta di servizio di AC1.5kV 1 DC24V e fra il terminale dell'input (DC24V) ed il morsetto di terra: AC500V 1 minuto fra il terminale di uscita (transistor) ed il morsetto di terra: AC500V 1 minuto | ||
| Resistenza di isolamento | Nell'effettuare una prova della resistenza dell'isolamento, usi la seguente tensione fra ogni terminale ed il morsetto di terra dell'unità di base. Fra il terminale dell'alimentazione elettrica (alimentatore a corrente alternata) ed il morsetto di terra: 5MΩ o più con l'alimentazione elettrica di servizio del tester DC24V di resistenza di isolamento di DC500V e fra il terminale dell'input (DC24V) ed il morsetto di terra: 5MΩ o più con il terminale di uscita del tester di resistenza di isolamento di DC500V (transistor) ed il morsetto di terra in mezzo: 5MΩ o più con il tester di resistenza di isolamento di DC500V | ||
| terra | Messa a terra della classe D (che collega resistenza a massa: 100Ω o meno) |
||
| Atmosfera di uso | Nessun gas corrosivo o infiammabile, polvere conduttiva non terribile | ||
| Altitudine usata | Non può essere utilizzato in un ambiente in cui la pressione è di 2000 m. o di meno e la pressione atmosferica è superiore alla pressione atmosferica. Può ripartire. | ||
