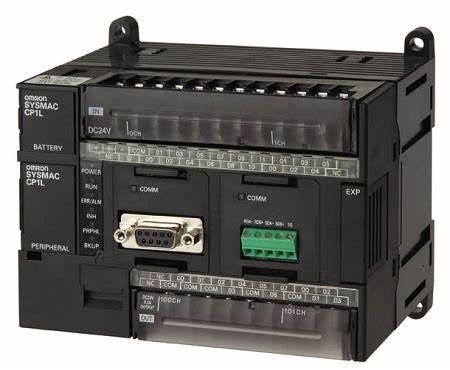

| Oggetto | DEVIAZIONE STANDARD DI CP1E-E [] [] [] - [] CP1E- [] [] D [] - [] |
CP1E-N [] [] S [] D [] - [] CP1E-N [] [] D [] - [] CP1E-NA [] [] D [] - [] |
||
|---|---|---|---|---|
| Capacità di programma | 2 punti di K (8 kbyte) compreso la tabella dei simboli, osservazioni, ed indici di programma del CX-programmatore |
8 punti di K (32 kbyte) compreso il simbolo tavola, osservazioni ed indici di programma di il CX-programmatore |
||
| Metodo di controllo | Metodo a programma registrato | |||
| Metodo di controllo dell'ingresso/uscita | Ricerca ciclica con il rinfresco immediato | |||
| Lingua di programma | Diagramma della scala | |||
| Istruzioni | Circa 200 | |||
| Proc- essing velocità |
Tempo di lavorazione sopraelevato | 0,4 spettrografie di massa | ||
| Tempi di esecuzione dell'istruzione | Istruzioni di base (LD): µs 1,19 minuto. Istruzioni speciali (MOVIMENTI): 7,9 µs minuto. |
|||
| Numero di espansione di CP1W-series Unità collegate |
CP1E-E10D [] - []/[] 14 (S) D [] - []/[] 20 (S) D [] - []: Nessuno CP1E- [] 30 (S []) D [] - []/[] 40 (S []) D [] - []/[] 60 (S []) D [] - [] /NA20 (S []) D [] - []: 3 unità |
|||
| Numero massimo dei punti dell'ingresso/uscita | CP1E-E10D [] - []: 10 CP1E- [] 14 (S) D [] - []: 14 CP1E- [] 20 (S) D [] - []: 20 CP1E- [] 30 (S []) D [] - []: 150 (30 integrati, 40 espansione del × 3) CP1E- [] 40 (S []) D [] - []: 160 (40 integrati, 40 espansione del × 3) CP1E- [] 60 (S []) D [] - []: 180 (60 integrati, 40 espansione del × 3) CP1E-NA20D [] - []: 140 (20 integrati, 40 espansione del × 3) |
|||
| Ingresso/uscita incorporato | CP1E-E10D [] - []: 10 (6 input, 4 uscite) CP1E- [] 14 (S) D [] - []: 14 (8 input, 6 uscite) CP1E- [] 20 (S) D [] - []: 20 (12 input, 8 uscite) CP1E- [] 30 (S []) D [] - []: 30 (18 input, 12 uscite) CP1E- [] 40 (S []) D [] - []: 40 (24 input, 16 uscite) CP1E- [] 60 (S []) D [] - []: 60 (36 input, 24 uscite) CP1E-NA20D [] - []: 20 (12 input, 8 uscite) |
|||
| Accessorio input funzionale tions |
Alto- velocità contatori |
Ad alta velocità contro modo massimo frequenza |
Input incrementali di impulso 10 chilocicli: 6 contatori 5 contatori (soltanto per ingresso/uscita 10 punti) Input Up/Down 10 chilocicli: 2 contatori Input di direzione + di impulso 10 chilocicli: 2 contatori Input di fase differenziale (4x) 5 chilocicli: 2 contatori |
Input incrementali di impulso 100 chilocicli: 2 contatori, 10 chilocicli: 4 contatori Input Up/Down 100 chilocicli: 1 contatore, 10 chilocicli: contatori 1 Input di direzione + di impulso 100 chilocicli: 2 contatori Input di fase differenziale (4x) 50 chilocicli: 1 contatore, 5 chilocicli: 1 contatore |
| Conteggio del modo | Modo lineare Modo dell'anello |
|||
| Valore di conteggio | 32 bit | |||
| Contro risistemazione modi |
Fase Z e risistemazione del software (a parte l'input di impulso di incremento) Risistemazione del software |
|||
| Metodo di controllo | Corrispondenza dell'obiettivo Confronto della gamma |
|||
| Interruzioni introdotte | 6 input (4 input soltanto per 10 punti dell'ingresso/uscita) Larghezza di impulso dell'input di interruzione: 50 µs minuto. |
|||
| input di Rapido-risposta | 6 input (4 input soltanto per 10 punti dell'ingresso/uscita) Larghezza di impulso introdotto: 50 µs minuto. |
|||
| Normale input |
Costanti introdotte | I termini possono essere fissati nella messa a punto dello SpA (0 - 32 spettrografia di massa, difetto: spettrografia di massa 8). Valori stabiliti: spettrografia di massa 0, 1, 2, 4, 8, 16, o 32 |
||
| Accessorio uscita funzionale tions |
Impulso uscite (Modelli con transistor uscite solo) |
Uscita di impulso metodo e frequenza dell'uscita |
Funzione d'uscita di impulso non ha incluso |
Impulso + modo di direzione 1 hertz - 100 chilocicli: 2 uscite |
| Modalità di output | Modo continuo (per controllo di velocità) Modo indipendente (per controllo di posizione) |
|||
| Numeri di impulsi dell'uscita |
coordinate elative: 0000 0000 a 7FFF Sfortuna di FFFF (0 - 2147483647) Coordinate assolute: 8000 0000 a 7FFF Sfortuna di FFFF (- 2147483647 - 2147483647) |
|||
| Accelerazione decelerazione curve |
Accelerazione e decelerazione trapezoidali (Non può eseguire l'accelerazione di curva ad S e decelerazione.) |
|||
| SVS cambiante durante istruzione esecuzione |
La sola posizione di obiettivo può essere cambiata. | |||
| Ricerche di origine | Incluso | |||
| Impulso uscite (Modelli con transistor uscite solo) |
Frequenza | Funzione d'uscita di PWM non ha incluso |
2,0 - 6.553,5 hertz (con incrementi di 0,1 hertz) con 1 uscita o 2 hertz - 32.000 hertz (dentro gli incrementi di 1 hertz) con 1 uscita |
|
| Fattore di dovere | 0,0% - 100,0% (con incrementi di 0,1%) Accuratezza: +1%/-0% a 2 hertz - 10.000 hertz e +5%/-0% a 10.000 hertz - 32.000 chilocicli |
|||
| Modalità di output | Modo continuo | |||
| Analogo incorporato | Entrata analogica | La funzione analogica non ha incluso | Campo di regolazione: 0 - 6.000 (2 canali soltanto per Na tipo) |
|
| Uscita analogica | Campo di regolazione: 0 - 6.000 (canali 1 soltanto per Na tipo) |
|||
| Regolatori analogici | E/N/NA [] [] tipo: 2 regolatori (campo di regolazione: 0 - 255) E/N [] [] S (1) TIPO: Nessuno |
|||
| COM comunale cationi |
Porta USB periferica di tipo B | Adeguatamente al connettore di tipo B di USB 2.0 | ||
| Trasmissione distanza |
un massimo di 5 m. | |||
| Porto incorporato di RS-232C | Nessun porto incorporato di RS-232C | Interfaccia: Si conforma alla VIA RS-232C. | ||
| Comunicazioni metodo |
In semiduplex | |||
| sincronizzazione | In start-stop | |||
| Di baud rate | 1,2, 2,4, 4,8, 9,6, 19,2, 38,4, 57,6, o 115,2 kilobits |
|||
| Trasmissione distanza |
un massimo di 15 m. | |||
| Di sostegno protocollo |
• Collegamento ospite • 1: Collegamento di N NT • modo di NO--protocollo • Lo SpA di serie si collega (matrice, schiavo) • Master facile di Modbus-RTU |
|||
| Porto incorporato RS-485 | Nessun porto incorporato RS-485 | N30/40/60S1-type soltanto Interfaccia: Si conforma alla VIA RS-485. a due fili sensori Nessun isolamento |
||
| Comunicazioni metodo |
In semiduplex | |||
| sincronizzazione | In start-stop | |||
| Di baud rate | 1,2, 2,4, 4,8, 9,6, 19,2, 38,4, 57,6, o 115,2 kilobits |
|||
| Trasmissione distanza |
un massimo di 50 m. | |||
| Di sostegno protocollo |
• Collegamento ospite • 1: Collegamento di N NT • modo di NO--protocollo • Lo SpA di serie si collega (matrice, schiavo) • Master facile di Modbus-RTU |
|||
| Porto di serie di opzione | Il bordo di opzione non può essere ha montato. |
N30/40/60 e NA20-type soltanto 1 porto |
||
| Montabile Bordi di opzione |
Un porto di RS-232C: CP1W-CIF01 Un porto RS-422A/485 (non isolato): CP1W-CIF11 Un porto RS-422A/485 (isolato): CP1W-CIF12-V1 Una porta Ethernet: CP1W-CIF41 |
|||
| Comunicazioni metodo |
Dipende dal bordo di opzione. | |||
| sincronizzazione | Dipende dal bordo di opzione. | |||
| Di baud rate | 1,2, 2,4, 4,8, 9,6, 19,2, 38,4, 57,6, o 115,2 kilobits |
|||
| Compatibile protocolli |
• Collegamento ospite • 1: Collegamento di N NT • modo di NO--protocollo • Lo SpA di serie si collega (matrice, schiavo) • Master facile di Modbus-RTU |
|||
| Numero delle mansioni | 17 • Un compito ciclico di esecuzione • Un compito preveduto di interruzione (interrompa sempre il compito 1) • Sei mansioni di interruzione dell'input (interrompa le mansioni 2 - 7) • Sedici mansioni ad alta velocità di interruzione del contatore (interrompa le mansioni 1 - 16) |
|||
| Numero massimo di sottoprogramma | 128 | |||
| Numero massimo di salto | 128 | |||
| Mansioni prevedute di interruzione | 1 compito di interruzione | |||
| Orologio | La funzione dell'orologio non ha incluso. Il periodo dell'avvenimento di errore 01:01 delle esposizioni 01-01-01: 01 Domenica |
Incluso. Accuratezza (deviazione mensile): min -4,5 al min -0,5 ad ambientale temperatura di 55°C, min -2,0 al min +2,0 ad ambientale temperatura di 25°C, min -2,5 al min +1,5 ad ambientale temperatura di 0°C |
||
| Memoria backup |
EEPROM incorporato | I programmi ed i parametri della scala sono conservati automaticamente a EEPROM incorporato Una sezione dell'area di memoria di dati può essere conservata al EEPROM incorporato. |
||
| Backup di batteria con Batteria CP1W-BAT01 (Venduto esclusivamente) |
La batteria non può essere montata. | CP1W-BAT01 può essere usato. Tempo di impiego massimo della batteria: 5 anni Tempo di sostegno Valore garantito (temperatura ambiente: 55°C): 13.000 ore (approssimativamente 1,5 anni) Efficace valore (temperatura ambiente: 25°C): 43.000 ore (approssimativamente 5 anni) |
||
| CIO Area |
Pezzi introdotti | 1.600 bit (100 parole): CIO 0,00 - CIO 99,15 (CIO 00 - CIO 99) | ||
| Pezzi dell'uscita | 1.600 bit (100 parole): CIO 100,00 - CIO 199,15 (CIO 100 - CIO 199) | |||
| Parole di serie di collegamento dello SpA | 1.440 bit (90 parole): CIO 200,00 - CIO 289,15 (parole CIO 200 - CIO 289) | |||
| Area di lavoro (w) | 1.600 bit (100 parole): W0.00 a W99.15 (W0 a W99) | |||
| Area d'attesa (H) | 800 bit (50 parole): H0.00 a H49.15 (H0 a H49) Pezzi in questa area mantenere il loro stato INSERITA/DISINSERITA quando il modo operativo è è cambiato. |
|||
| Area ausiliaria (A) | Passivo: 7.168 bit (448 parole) A0 a A447 Lettura /scrittura: 4.896 bit (306 parole) nelle parole A448 a A753 |
|||
| Area temporanea del relè (TR) (area di TR) | 16 bit: TR0 a TR15 | |||
| Area del temporizzatore (t) | 256 numeri del temporizzatore (T0 a T255 (a parte dai contatori)) | |||
| Contro area (C) | 256 contro numeri (C0 a C255 (a parte dai temporizzatori)) | |||
| Area di memoria di dati (D) | 2 Kwords: D0 a D2047 Di questi, 1.500 parole possono essere risparmiato alla memoria di backup (EEPROM incorporato) usando regolazioni nell'area ausiliaria. |
8 Kwords: D0 a D8191 Di questi, 7.000 parole possono essere conservate al usando di memoria di backup (EEP-ROM incorporato) regolazioni nell'area ausiliaria |
||
| Modi operativi | Modo di programmazione: L'esecuzione di programma è interrotta. Le preparazioni possono essere eseguite prima dell'esecuzione di programma in questo modo. Modo di MONITOR: I programmi sono eseguiti. Alcune operazioni, come pubblicazione online e cambiamenti ai valori attuali dentro La memoria dell'ingresso/uscita, è permessa a in questo modo. Modo di FUNZIONAMENTO: I programmi sono eseguiti. Ciò è il modo operativo normale. |
|||
