Nome di prodotto	Specifiche	Codice di ordine
NB3Q	A 3,5 pollici, TFT LCD, colore, 320 punti del × 240	NB3Q-TW00B
NB3Q	A 3,5 pollici, TFT LCD, colore, 320 punti del × 240, ospite di USB, Ethernet	NB3Q-TW01B
NB5Q	A 5,6 pollici, TFT LCD, colore, 320 punti del × 234	NB5Q-TW00B
NB5Q	A 5,6 pollici, TFT LCD, colore, 320 punti del × 234, ospite di USB, Ethernet	NB5Q-TW01B
NB7W	A 7 pollici, TFT LCD, colore, 800 punti del × 480	NB7W-TW00B
NB7W	A 7 pollici, TFT LCD, colore, 800 punti del × 480, ospite di USB, Ethernet	NB7W-TW01B
NB10W	A 10,1 pollici, TFT LCD, colore, 800 punti del × 480, ospite di USB, Ethernet	NB10W-TW01B

Elemento del prodotto	Specifiche	Codice di ordine
Cavo di collegamento N.B.:--SpA	Per N.B.: allo SpA via RS-232C (CP/CJ/CS), 2m	XW2Z-200T
	Per N.B.: allo SpA via RS-232C (CP/CJ/CS), 5m	XW2Z-500T
	Per N.B.: allo SpA via RS-422A/485, 2m	NB-RSEXT-2M
Software	Sistemi operativi di sostegno: Windows 10 (32 bit ed edizione di 64 bit) e versioni precedenti di Windows. Download dal sito Web di Omron.	N.B.:-progettista
Strati protettivi dell'esposizione	Per il NB3Q contiene 5 strati	NB3Q-KBA04
	Per il NB5Q contiene 5 strati	NB5Q-KBA04
	Per il NB7W contiene 5 strati	NB7W-KBA04
	Per il NB10W contiene 5 strati	NB10W-KBA04
Collegamento	Montando - sostegno per la serie di NT31/NT31C alle serie di NB5Q	NB5Q-ATT01

Modello	Ritaglio di pannello (× V millimetri di H)
NB3Q	119,0 × (+0.5/−0) 93,0 (+0.5/−0)
NB5Q	172,4 × (+0.5/−0) 131,0 (+0.5/−0)
NB7W	191,0 × (+0.5/−0) 137,0 (+0.5/−0)
NB10W	258,0 × (+0.5/−0) 200,0 (+0.5/−0)

Specifiche	NB3Q		NB5Q		NB7W		NB10W
Specifiche	TW00B	TW01B	TW00B	TW01B	TW00B	TW01B	TW01B
Tipo di esposizione	TFT LCD a 3,5 pollici		TFT LCD a 5,6 pollici		TFT LCD a 7 pollici		TFT LCD a 10,1 pollici
Risoluzione dell'esposizione (H×V)	320×240		320×234		800×480		800×480
Numero dei colori	65.536
Lampadina	LED
Vita della lampadina	50.000 ore di tempo di funzionamento alla temperatura normale (25 ° C) 1 1. Ciò è il tempo stimato in cui l'intensità luminosa è diminuita da 50% per LED alla temperatura ambiente ed all'umidità. È un valore tipico.
Pannello di tocco	Membrana resistente analogica, risoluzione 1024×1024, vita: 1 milione operazioni di tocco
Dimensioni nel millimetro (H×W×D)	103.8×129.8×52.8		142×184×46		148×202×46		210.8×268.8×54.0
Peso	massimo di 310 g.	massimo di 315 g.	massimo di 620 g.	massimo di 625 g.	massimo di 710 g.	massimo di 715 g.	massimo di 1.545 g.

Marca	Serie
OMRON	Collegamento ospite della serie C di Omron
	Collegamento ospite di serie di Omron CJ/CS
	Serie di Omron CP
Mitsubishi	Mitsubishi Q_QnA (porto di collegamento)
	Mitsubishi FX-485ADP/485BD/422BD (a stazione multiple)
	Mitsubishi FX0N/1N/2N/3G
	Mitsubishi FX1S
	Mitsubishi FX2N-10GM/20GM
	Mitsubishi FX3U
	Serie di Mitsubishi Q (porto del CPU)
	Mitsubishi Q00J (porto del CPU)
	Mitsubishi Q06H
Panasonic	Serie di FP
Siemens	Siemens S7-200
Siemens	Siemens S7-300/400 (adattatore del PC diretto)
Allen-Bradley 2 2. L'ab e GE saranno sostenuti dalle versioni 1,20 del N.B.:-progettista o più alto. (Rockwell)	AB DF1 Ab CompactLogix/ControlLogix

Marca	Serie
Schneider	Schneider Modicon Uni-TelWay
Schneider	Schneider Twido Modbus RTU
Delta	Delta DVP
LG (LS)	Master-K Cnet di LS
	Master-K CPU di LS diretto
	Master-K Modbus RTU di LS
	CPU di LS XGT diretto
	LS XGT Cnet
Automazione di GE Fanuc 1 2. L'ab e GE saranno sostenuti dalle versioni 1,20 del N.B.:-progettista o più alto.	Serie SNP di GE Fanuc GE SNP-X
Modbus	ASCII di Modbus
	Modbus RTU
	Schiavo di Modbus RTU
	Modbus RTU estende
	Modbus TCP

Specifiche	NB3Q		NB5Q		NB7W		NB10W
Specifiche	TW00B	TW01B	TW00B	TW01B	TW00B	TW01B	TW01B
Memoria interna	128MB (area di sistema compresa)
Interfaccia di memoria	−	USB Memoria	−	USB Memoria	−	USB Memoria	USB Memoria
Pubblicazione periodica (COM1)	RS-232C/422A/485 (non isolato), Distanza di trasmissione: massimo di 15m (RS-232C), massimo di 500m (RS-422A/485), Connettore: D-sotto perno 9		RS-232C, Distanza di trasmissione: un massimo di 15 m., Connettore: D-sotto perno 9
Pubblicazione periodica (COM2)	−		RS-232C/422A/485 (non isolato), Distanza di trasmissione: massimo di 15m (RS-232C), massimo di 500m (RS-422A/485), Connettore: D-sotto perno 9
Ospite di USB	Equivalente a velocità massima di USB 2.0, tipo A, 5V potenza di uscita, 150mA
Schiavo di USB	Equivalente a velocità massima di USB 2.0, tipo B, distanza di trasmissione: 5m
Collegamento della stampante	Supporto di PictBridge
Ethernet	−	10/100 di base-t	−	10/100 di base-t	−	10/100 di base-t	10/100 di base-t

Specifiche	NB3Q		NB5Q		NB7W		NB10W
Specifiche	TW00B	TW01B	TW00B	TW01B	TW00B	TW01B	TW01B
Tensione di linea	20,4 - 27,6 VCC (24 VCC −15 a 15%)
Consumo di energia	5 W	9 W	6 W	10 W	7 W	11 W	14 W
Vita della batteria	5 anni (25 a ° C)
Valutazione di recinzione (facciata frontale)	Parte operazione anteriore: IP65 (prova della polvere e prova del gocciolamento soltanto dal davanti del pannello)
Norme ottenute	Direttive CE, KC, cUL508
Condizioni di funzionamento	Nessun gas corrosivi.
Immunità di rumore	Soddisfacente rispetto a IEC61000-4-4, 2KV (cavo elettrico)
Temperatura ambiente di funzionamento	0 50 a ° C
Umidità di funzionamento ambientale	RH di 90% - di 10% (senza condensazione)

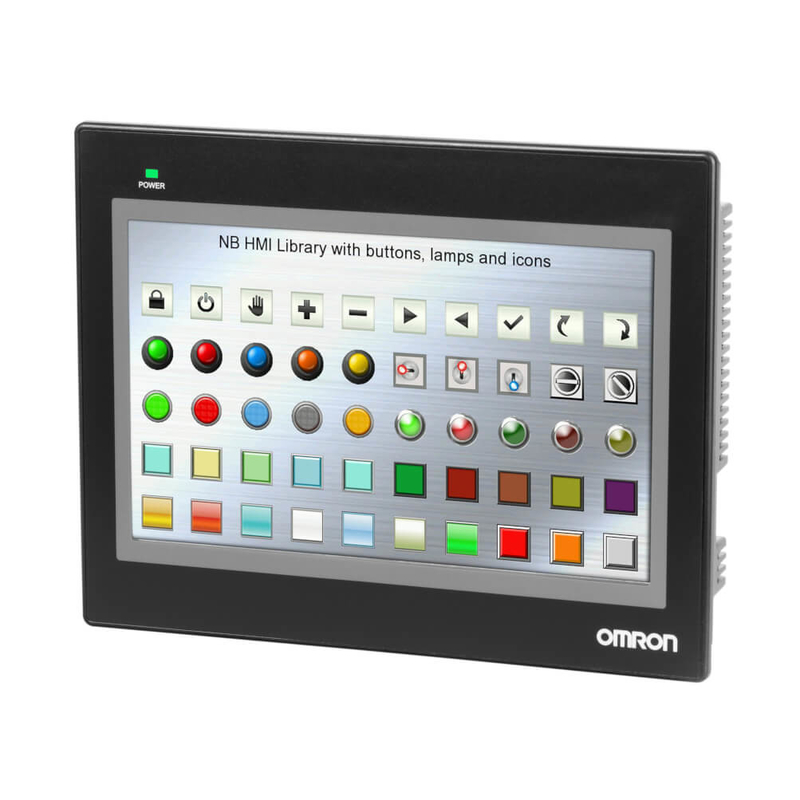

Touch screen NB10W-TW01B a 10,1 pollici interattivo di Omron HMI della lampadina del LED
