Servo azionamento di Mitsubishi
>
|
| Luogo di origine | China/JAPAN |
| Marca | Mitsubishi |
| Numero di modello | MR-J3-200AN |

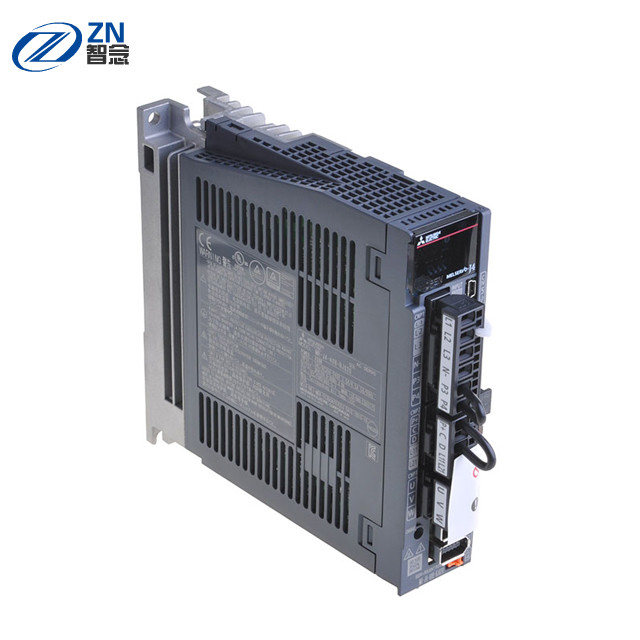

Il nuovo servo originale di CA guida amplificatore di serie di MR-J3-200AN Mitsubishi J3 il servo
Dettagli
Compri online il vostro MITSUBIHI CA ELETTRICO servo riferimento MITSUBISHI MR-J3-200AN (MRJ3200AN MR-J3-2OOAN) dell'azionamento direttamente sul nostro CNC-acquisto del e-deposito. Questo potere 200W (2kW) di MITSUBISHI MR-J3-200AN dell'azionamento di asse è assicurato nel CA 200-230V trifase. Questo servo tipo tipo di MITSUBISHI MR-J3-200AN dell'amplificatore di MR-J3 200V che appartiene alla serie di MELSERVO-J3-Super di servo amplificatore e compatibile con l'interfaccia per tutti gli usi e progettato per uso con i regolatori di moto di MITSUBISHI della serie del sistema Q di MELSEC. MITSUBISHI MR-J3-200AN usa le seguenti caratteristiche:
| Servo modello MR-J3- dell'amplificatore | 10A | 20A | 40A | 60A | 70A | 100A | 200AN | 350A | 500A | 700A | 11KA | 15KA | 22KA | 10A1 | 20A1 | 40A1 |
| Servo azionamento MR-J3 di Mitsubishi | S | S | S | S | S | S | S | S | S | S | S | – | – | S | S | S |
|
Tensione/frequenza (*1, *2) |
200 trifase a 230VAC 50/60Hz or1-phase 200 a 230VAC 50/60Hz (*10) | 200 trifase a 230VAC 50/60Hz | 1-phase 100 a 120VAC 50/60Hz | |||||||||||||
| Fluttuazione ammissibile di tensione | Per 200 trifase a 230VAC: 170 trifase a 253VACFor 1 fase 200 a 230VAC: 1 fase 170 a 253VAC | 170 trifase a 253VAC | 1-phase 85 a 132VAC | |||||||||||||
| Fluttuazione ammissibile di frequenza | massimo di ±5% | |||||||||||||||
|
Tensione/frequenza |
1-phase 200 a 230VAC 50/60Hz (*10) | 1-phase 200 a 230VAC 50/60Hz | 1-phase 100 a 120VAC 50/60Hz | |||||||||||||
| Fluttuazione ammissibile di tensione | 1-phase 170 a 253VAC | 1-phase 85 a 132VAC | ||||||||||||||
| Fluttuazione ammissibile di frequenza | massimo di ±5% | |||||||||||||||
| Consumo di energia (w) | 30 | 45 | 30 | |||||||||||||
| Alimentazione elettrica dell'interfaccia | 24VDC ±10% (capacità corrente richiesta: 300mA (*7)) | |||||||||||||||
|
Resistenza rigeneratrice incorporata |
– | 10 | 10 | 10 | 20 | 20 | 100 | 100 | 130 | 170 | – | – | – | – | 10 | 10 |
| Resistenza rigeneratrice esterna (accessorio standard) (*5, *6) | – | – | – | – | – | – | – | – | – | – | 500(800) | 850(1300) | 850(1300) | – | – | – |
| Sistema di controllo | Controllo della sinusoide PWM/sistema di controllo corrente | |||||||||||||||
| Freno dinamico | Accessorio (*8, *13) | Opzione esterna | Accessorio (*8, *13) | |||||||||||||
| Caratteristiche di sicurezza | Arresto di sovracorrente, arresto di sovratensione di rigenerazione, arresto di sovraccarico (termale elettronico), protezione di surriscaldamento del servomotore, protezione dell'errore del codificatore, protezione dell'errore di rigenerazione, undervoltage/protezione improvvisa dell'interruzione elettrica, controllo della velocità, protezione di errore in eccesso | |||||||||||||||
|
Frequenza massima di impulso introdotto |
1Mpps (quando usando ricevitore differenziale), 200kpps (quando per mezzo del collettore aperto), (4Mpps) (*11) | |||||||||||||||
| Posizionamento dell'impulso di risposte | Risoluzione per codificatore/rotazione servomotore: 262144 p/rev | |||||||||||||||
| Multiplo di impulso di comando | Multiplo elettronico dell'ingranaggio A/B, A: 1 - 1048576, B: 1 - 1048576, 1/10 < A=""> | |||||||||||||||
| Posizionamento della regolazione completa di larghezza | 0 ±10000 agli impulsi (unità di impulso di comando) | |||||||||||||||
| Errore in eccesso | rotazioni ±3 | |||||||||||||||
| Limite di coppia di torsione | Messo dai parametri o dall'entrata analogica esterna (0 a coppia di torsione di +10VDC/maximum) | |||||||||||||||
| Modo di controllo di velocità
Gamma di controllo di velocità |
1:2000 analogico di comando di velocità, 1:5000 interno di comando di velocità | |||||||||||||||
| Il comando analogico della velocità ha introdotto | 0 a velocità di ±10VDC/rated (possibile cambiare la velocità in 10V facendo uso di no. PC12 di parametro.) (*12) | |||||||||||||||
| Tasso di fluttuazione di velocità | massimo di massimo di ±0.01% (fluttuazioni 0 - 100% del carico) 0% (fluttuazione ±10%) ±0.2% di potere (temperatura ambiente 25°C±10°C (59°F a 95°F)) quando usando comando di velocità analogico | |||||||||||||||
| Limite di coppia di torsione | Messo dai parametri o dall'entrata analogica esterna (0 a coppia di torsione) di +10VDC/maximum (*12) | |||||||||||||||
| Modo di controllo di coppia di torsione
Il comando analogico di coppia di torsione ha introdotto |
0 a coppia di torsione di ±8VDC/maximum (impedenza 10 dell'input a 12kΩ) (*12) | |||||||||||||||
| Limite di velocità | Messo dai parametri o dall'entrata analogica esterna (0 a velocità di ±10VDC/rated) | |||||||||||||||
| Struttura | A raffredamento automatico apra (IP00) | Raffreddamento del fan aperto (IP00) | A raffredamento automatico apra (IP00) | |||||||||||||
| Temperatura ambiente (*6, *9) | 0 a 55°C (32 - 131°F) (non congelarsi), stoccaggio: -20 a 65°C (- 4 a 149°F) (non congelarsi) | |||||||||||||||
| Umidità ambientale | Massimo di RH di 90% (senza condensazione), stoccaggio: Massimo di RH di 90% (senza condensazione) | |||||||||||||||
| Atmosfera | All'interno (nessuna luce solare diretta); nessun gas corrosivo, gas infiammabile, nebbia dell'olio o polvere | |||||||||||||||
| Elevazione | 1000m o di meno sopra il livello del mare | |||||||||||||||
| Vibrazione | massimo del ² 5.9m/s | |||||||||||||||
| Peso chilogrammo (libbre) | 0,8 (1,8) | 0,8 (1,8) | 1,0 (2,2) | 1,0 (2,2) | 1,4 (3,1) | 1,4 (3,1) | 2,1 (4,6) | 2,3 (5,1) | 4.6(10) | |||||||
