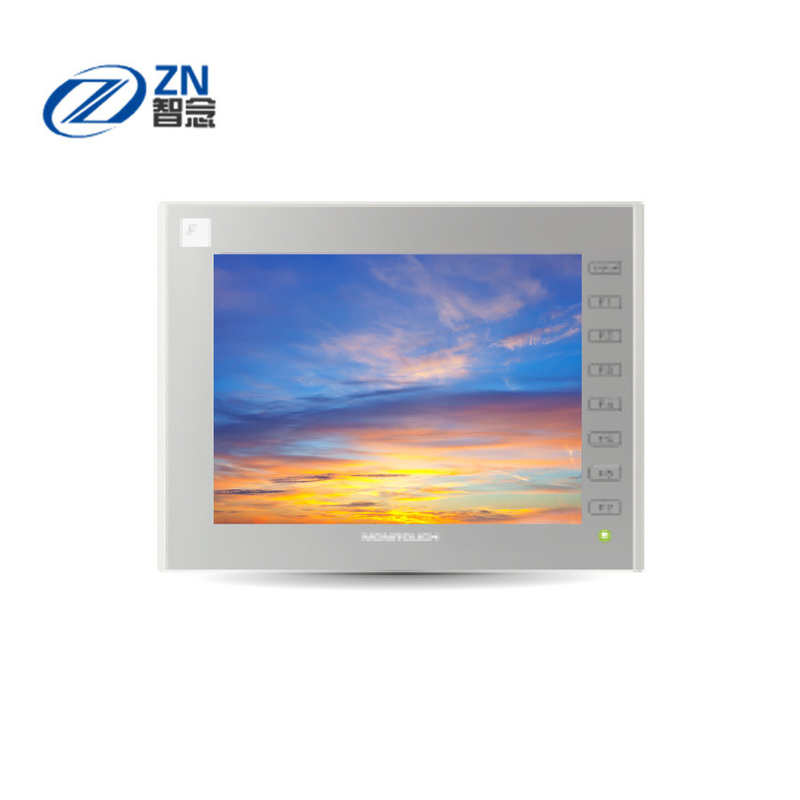

La macchina a 10,4 pollici di V900ISD collega il pannello del touch screen

Produttore: Elettronica di Hakko (da Fuji elettrico)

V9100iSD

Alimentazione elettrica: -

Tensione nominale: CC 24V

Gamma ammissibile di tensione: CA: -15%, +10%/di CC: ñ10%

Interruzione di corrente momentanea ammissibile: CA all'interno di 20ms, CC all'interno di 1ms

Richiesta (valutazione massima): CA: 70VA o meno CC: 28W o più di meno

Resistenza di isolamento: -

DC500V 10m o più

Ambiente fisico: -

Temperatura ambiente: 0 50øC*1

Umidità ambientale: 85%RH o più di meno (senza condensazione della rugiada) *1

Altitudine di operazione: 2.000 metri o più bassi

Atmosfera: Non essere esposto a gas corrosivo, o a polvere conduttiva

Temperatura di stoccaggio: 10 60øC*1

Umidità di stoccaggio: 85%RH o più di meno (senza condensazione della rugiada) *1

Categoria di sovratensione: Categoria II

Livello di contaminazione: Livello 2

Condizioni di gestione meccaniche: -

Resistenza ad oscillazione: Aderisce a frequenza di vibrazione di JIS la B 3502 (IEC61131-2): 5 9Hz, palpitanti con: 3.5mm,
9 150Hz, accelerazione: 9.8m/s2 (1G), X, Y, Z: 3 direzioni (10 volte ciascuna)

Resistenza all'urto: Aderisce ad accelerazione di punta di JIS la B 3502 (IEC61131-2): 147m/s2 (15G), X, Y, Z:
3 direzioni, tre volte ciascuna (18 volte nel totale)

Condizioni di gestione elettriche: -

Resistenza da diffondere: Tensione di rumore: 1,500Vp-p, larghezza di impulso: 1 s, tempo di aumento di impulso: 1ns

Resistenza a scarico statico: Aderisce a IEC61000-4-2, contatto: 6kV, aria: 8kV

Stati dell'installazione: -

Messa a terra: Messa a terra della resistenza a massa: Meno di 100, separazione di FG/SG

Struttura: Pannello frontale: Aderisce a IP66, il tipo 4X/13 (quando la guarnizione impermeabile è installata)
Copertura posteriore: Aderisce a IP20
Forma: Singola unità, metodo dell'installazione: Montaggio di pannello

Sistema di raffreddamento: Raffreddamento a aria naturale

Dimensioni W*H*D (millimetro): 303,8? 231,0? 54,0

Ritaglio di pannello (millimetro): 289,0? 216,2 +0.5/-0

Colore di caso: Grigio chiaro

Materiale: PC

Memoria di schermo (DA): -

64MB

Memoria di backup (SRAM): -

800KB

Esposizione: -

Visualizzatore: LCD di colore di TFT

Risoluzione: 800? 600

Dimensione dell'esposizione: 10,4»

Colori: 16,7 million*3

Lampadina: LED

Vita della lampadina: 70.000 ore

Commutatore di tocco: -

Tipo: Film analogico di resistenza

Commutatore di funzione: -

Quantità: 8

Interfaccia esterna: -

D-sotto 9 perno (CN1): RS-232C/RS-422/485, tipo asincrono,

Lunghezza di dati: 7,8 bit, parità: anche, dispari, nessuno, bit di stop: 1, 2 bit, di baud rate: 4800, 9600,

Bit di stop: 1, 2 bit, di baud rate: 4800, 9600, 19200, 38400, 57600, 76800, 115200,187500*4bps

Perno modulare 8
MJ1/MJ2: RS-232C/RS-422/485 (sistema bifilare), tipo asincrono,
Lunghezza di dati: 7,8 bit, parità: anche, dispari, nessuno, bit di stop: 1, 2 bit, di baud rate: 4800, 9600,
19200, 38400, 57600, 76800, 115200 bps

Carta di deviazione standard: Una fessura per carta fornita come norma

Ethernet: 1ch,
Di baud rate: 100Mbps,
10Mbps

Lan senza fili: -

USB: Tipo A, tipo mini--b (Ver.2.0)

Uscita sana: 1ch ha fornito come norma

Orologio: -

Periodo di sostegno: 5 anni (temperatura ambiente 25øC)

Accuratezza del calendario: Sec di Gap ñ90. al mese (temperatura ambiente 25øC, quando il potere non è assicurato)

Norma: -

CE marking*5: EN61000-6-2, EN61000-6-4

UL cUL*5: UL508, ANSI/ISA 12.12.01*2

KC: Compiacente

Legge radiofonica: -

Peso di spedizione: 10 chilogrammi
