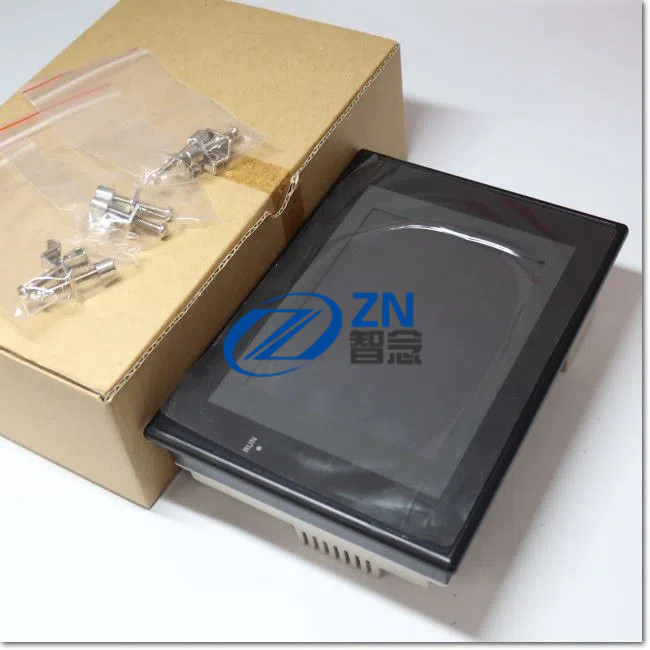

Touch screen di Omron HMI
>
|
| Luogo di origine | China/JAPAN |
| Marca | Omron |
| Numero di modello | NS15-TX 01 B.V. 2 |
|
Serie |
NS12-V2 |
NS15-V2 |
|||||
|---|---|---|---|---|---|---|---|
|
Modello |
NS12- |
NS12- |
NS12- |
NS12- |
NS15- |
NS15- |
|
|
Porta Ethernet incorporata |
Nessun |
Sì |
Nessun |
Sì |
Sì |
Sì |
|
|
Colore di caso |
Avorio |
Nero |
Argento |
Nero |
|||
|
Visualizzatore |
LCD ad alta definizione di colore di TFT |
LCD ad alta definizione di colore di TFT |
|||||
|
Efficace area di esposizione |
Altezza 184,5 millimetro (12,1 pollici) del × di larghezza 246,0 |
Altezza del × di larghezza 304,1 228,1 millimetri |
|||||
|
Colori dell'esposizione |
256 colori |
||||||
|
Numero dei punti |
800 verticale orizzontale del punto del × 600 del punto |
1.024 punto orizzontale del × 768 del punto |
|||||
|
Angolo di vista |
Sinistra/giusto: 80°, cima: 80°, fondo: 80° *3 |
Sinistra/giusto: 80 °, cima: ° 70, |
|||||
|
Capacità di dati dello schermo |
60 MBYTE |
||||||
|
Dati di immagine (immagini di JPG o del BMP) |
32.768 colori |
||||||
|
Scheda di memoria |
Di sostegno |
||||||
|
Funzione del monitor della scala |
Di sostegno |
||||||
|
Video supporto dell'unità d'entrata |
Di sostegno (immagine visualizzata via video input è |
(Soltanto l'input di RGB è permesso a.) |
|||||
|
Regolatore Link Interface Unit |
Di sostegno |
||||||
|
Lampadina |
Tempo di impiego *2 |
minimo 50.000 ore. |
|||||
|
Luminosità |
A tre livelli o adeguamento livellato di luminosità 32 dallo schermo del pannello di tocco. *3 |
||||||
|
Errore della lampadina |
L'errore è individuato automaticamente e l'indicatore FUNZIONATO infiamma verde As |
||||||
|
Tocco |
Metodo |
Tipo resistente della membrana della matrice |
Membrana resistente analogica |
||||
|
Numero dei commutatori |
1.900 (50 verticale del × 38 di orizzontale) |
Risoluzione: × 1.024 (di orizzontale) |
|||||
|
Input |
Sensibile alla pressione |
||||||
|
Tempo di impiego |
1.000.000 operazioni di tocco. |
||||||
|
Esposizione |
Etichette |
Può essere specificato in CX-progettista. La fonte, lo stile e la dimensione possono essere specificati. |
|||||
|
Numeri, allarmi, |
Gotico evolutivo: Ingrandimento: 6 - 255 punti |
||||||
|
Testo |
Colore |
256 colori |
|||||
|
Stile (soltanto |
Audace o corsivo |
||||||
|
Allineamento verticale |
Cima, centro, o fondo |
||||||
|
Allineamento orizzontale |
Sinistro-giustificato, concentrato, o allineato a destra |
||||||
|
Luce intermittente |
Appoggio degli oggetti |
Oggetti funzionali: Scelga da fino a 10 tipi di regolazioni registrate della luce intermittente. |
|||||
|
Unità e regolazioni numerali della scala |
massimo 1,000. |
||||||
|
Regolazioni evento/dell'allarme |
massimo 5.000. |
||||||
|
Interfaccia di espansione |
Per le unità di interfaccia di espansione |
||||||
*1. contatti il vostro rappresentante di OMRON più vicino per sostituire la lampadina.
*2. Ciò è il tempo stimato prima che la luminosità sia ridotta dalla metà alla temperatura ambiente ed all'umidità. Non è
valore garantito.
Il tempo di impiego sarà accorciato drammaticamente se la pinta è usata alle basse temperature. Per esempio, facendo uso della pinta a
le temperature di 0 °C ridurranno il tempo di impiego a circa 10.000 ore (valore di riferimento).
*3. no. 28X1 del lotto o più successivamente NS8 dei modelli, no. 11Y1 del lotto o più successivamente dei modelli NS10, di no. 14Z1 del lotto o più successivamente dei modelli NS12,
No. 31114K del lotto o più successivamente dei modelli NS15.
*4. Questa funzione non indica che il tempo di impiego è stato raggiunto. Individua quando la lampadina non è accesa alla a
sconnessione o altri errori.
La rilevazione degli errori della lampadina indica che tutte le lampadine (2) è disinserito.
*5. Un pannello di tocco analogico è usato con il NS15. Non premi simultaneamente il pannello di tocco in due o più posti.
Se il pannello di tocco si introduce simultaneamente due o più posti, può attivare un commutatore fra i punti quello
sono premuti.
