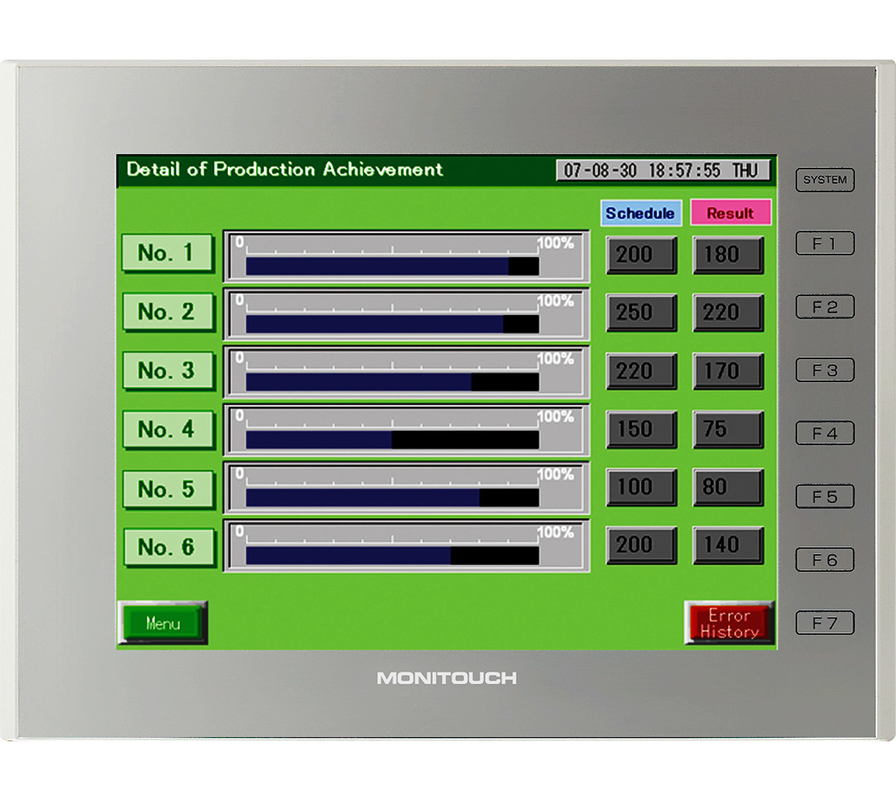

Elettronica di V9100iCD Hakko (da Fuji elettrico) | Serie di Monitouch V9

Produttore: Elettronica di Hakko (da Fuji elettrico)

Prodotto nessun: V9080iCD

Tipo di prodotto: Serie di Monitouch V9

Alimentazione elettrica: -

Tensione nominale: DC24V

Gamma ammissibile di tensione: ±10%

Interruzione di corrente momentanea ammissibile: all'interno di 1ms

Richiesta (valutazione massima): 17W o più di meno

Resistenza di isolamento: -

DC500V 10MO o più

Ambiente fisico: -

Temperatura ambiente: 0~50? *1

Umidità ambientale: 85%RH o più di meno (senza condensazione della rugiada) *1

Altitudine di operazione: 2.000 metri o più bassi

Atmosfera: Non essere esposto a gas corrosivo, o a polvere conduttiva

Temperatura di stoccaggio: -10~60? *1

Temperatura di stoccaggio: 85%RH o più di meno (senza condensazione della rugiada) *1

Categoria di sovratensione: Categoria II

Livello di contaminazione: Livello 2

Condizioni di gestione meccaniche: -

Resistenza ad oscillazione: Aderisce a frequenza di vibrazione di JIS la B 3502 (IEC61131-2): 5~9Hz, palpitante con: 3.5mm, 9~150Hz, accelerazione: 9.8m/s2 (1G), X, Y, Z: 3 direzioni (10 volte ciascuna)

Resistenza all'urto: Aderisce ad accelerazione di punta di JIS la B 3502 (IEC61131-2): 147m/s2 (15G), X, Y, Z: 3 direzioni, tre volte ciascuna (18 volte nel totale)

Condizioni di gestione elettriche: -

Resistenza da diffondere: Tensione di rumore: 1,500Vp-p, larghezza di impulso: 1µs, tempo di aumento di impulso: 1ns

Resistenza a scarico statico: Aderisce a IEC61000-4-2, contatto: 6kV, aria: 8kV

Stati dell'installazione: -

Messa a terra: Messa a terra della resistenza a massa: Di meno che 100O, separazione di FG/SG

Struttura: Pannello frontale: Aderisce a IP66, il tipo 4X/13 (quando la guarnizione impermeabile è installata) *2

Copertura posteriore: Aderisce a IP20

Forma: Singola unità, metodo dell'installazione: Montaggio di pannello

Sistema di raffreddamento: Raffreddamento a aria naturale

Dimensioni W*H*D (millimetro): 235.0×180.0×48.9

Dimensioni W*H*D (millimetro): 220.5×165.5 (+0.5/-0)

Colore di caso: Grigio chiaro

Materiale: PC

Memoria di schermo (DA): 64MB

Memoria di backup (SRAM): 800KB

Esposizione:

Visualizzatore: LCD di colore di TFT

Risoluzione: 640×480

Dimensione dell'esposizione: 8,4?

Colori: 16,7 million*3

Lampadina: LED

Vita della lampadina: 70.000 ore

Commutatore di tocco:

Tipo: Film analogico di resistenza

Commutatore di funzione:

Quantità: 8

Interfaccia esterna: -

D-sotto 9 perno (CN1): RS-232C/RS-422/485, tipo asincrono, lunghezza di dati: 7,8 bit, parità: anche, dispari, nessuno, bit di stop: 1, 2 bit, di baud rate: 4800, 9600, 19200, 38400, 57600, 76800, 115200,187500*4bps

8 perno modulare (MJ1/MJ2): RS-232C/RS-422/485 (sistema bifilare), tipo asincrono, lunghezza di dati: 7,8 bit, parità: anche, dispari, nessuno, bit di stop: 1, 2 bit, di baud rate: 4800, 9600, 19200, 38400, 57600, 76800, 115200 bps

Carta di deviazione standard: Una fessura per carta fornita come norma

Ethernet: 1ch, di baud rate: 100Mbps, 10Mbps

Peso di spedizione: 7 chilogrammi
