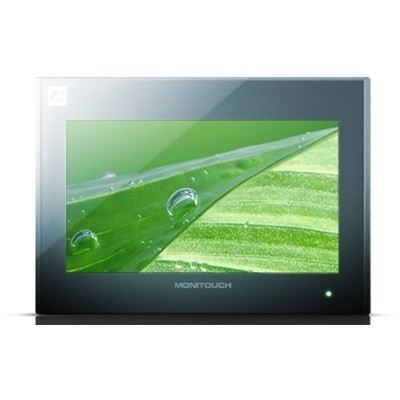

Fuji HMI elettrico
>
|
| Luogo di origine | Giappone |
| Marca | FUJI |
| Numero di modello | V9150iX |
| V9150iX | ||
|---|---|---|
| Alimentazione elettrica | Tensione nominale | 100-240V CC di CA 24V |
| Gamma ammissibile di tensione | CA: -15%, +10%/di CC: ±10% | |
| Interruzione di corrente momentanea ammissibile | CA all'interno di 20ms, CC all'interno di 1ms | |
| Richiesta (valutazione massima) | CA: 90VA o meno CC: 40W o più di meno | |
| Resistenza di isolamento | DC500V 10MΩ o più | |
| Ambiente fisico | Temperatura ambiente | 0~40℃ *1 |
| Umidità ambientale | 85%RH o più di meno (senza condensazione della rugiada) *1 | |
| Altitudine di operazione | 2.000 metri o più bassi | |
| Atmosfera | Non essere esposto a gas corrosivo, o a polvere conduttiva | |
| Temperatura di stoccaggio | -10~60℃ *1 | |
| Umidità di stoccaggio | 85%RH o più di meno (senza condensazione della rugiada) *1 | |
| Categoria di sovratensione | Categoria II | |
| Grado di inquinamento | Grado di inquinamento 2 | |
| Condizioni di gestione meccaniche | Resistenza ad oscillazione | Aderisce a frequenza di vibrazione di JIS la B 3502 (IEC61131-2): 5-9Hz, palpitante con: 3.5mm, 9-150Hz, accelerazione: 9.8m/s2 (1G), X, Y, Z: 3 direzioni (10 volte ciascuna) |
| Resistenza all'urto | Aderisce ad accelerazione di punta di JIS la B 3502 (IEC61131-2): 147m/s2 (15G), X, Y, Z: 3 direzioni, tre volte ciascuna (18 volte nel totale) |
|
| Condizioni di gestione elettriche | Resistenza da diffondere | Tensione di rumore: 1,500Vp-p*2, larghezza di impulso: 1μs, tempo di aumento di impulso: 1ns |
| Resistenza a scarico statico | Aderisce a IEC61000-4-2, contatto: 6kV, aria: 8kV | |
| Stati dell'installazione | Messa a terra | Messa a terra della resistenza a massa: Di meno che 100Ω, FG=SG |
| Struttura | Struttura di protezione: Caso anteriore: IP66, tipo 4X/13 *3 (quando la guarnizione impermeabile è utilizzata), caso posteriore: IP20, singola unità, metodo dell'installazione: montaggio di pannello | |
| Sistema di raffreddamento | Raffreddamento a aria naturale | |
| Dimensioni W*H*D (millimetri) | 382.8×312.8×80.8 | |
| Ritaglio di pannello (millimetri) | 369.4×299.4 (+0.5/-0) | |
| Colore di caso | Caso anteriore: Argento Caso posteriore: Grigio chiaro |
|
| Materiale | Caso anteriore: Alluminio Caso posteriore: Resina del PC |
|
| Memoria di schermo (DA) | 64MB | |
|---|---|---|
| Memoria di backup (SRAM) | 800KB | |
| Esposizione | Visualizzatore | LCD di colore di TFT |
| Risoluzione | 1024×768 | |
| Dimensione dell'esposizione | 15 ″ | |
| Colori | 16,7 milione *4 | |
| Lampadina | LED | |
| Vita della lampadina | 100.000 ore | |
| Commutatore di tocco | Tipo | Film analogico di resistenza |
| Commutatore di funzione | Quantità | 8 |
| Interfaccia esterna | D-sotto 9 perno (CN1) | RS-232C/RS-485 (a due fili)/RS-422 (del sistema sistema 4-wire), Tipo asincrono, lunghezza di dati: 7,8 bit, parità: anche, dispari, nessuno, Bit di stop: 1, 2 bit, di baud rate: 4800, 9600, 19200, 38400, 57600, 76800, 115200, 187500*5 bps |
| Perno modulare 8 (MJ1/MJ2) |
RS-232C/RS-485 (sistema a due fili), tipo asincrono, Lunghezza di dati: 7,8 bit, parità: anche, dispari, nessuno, bit di stop: 1, 2 bit, Di baud rate: 4800, 9600, 19200, 38400, 57600, 76800, 115200 bps |
|
| Carta di deviazione standard | Una fessura per carta fornita come norma | |
| Ethernet | 1ch, Di baud rate: 100Mbps, 10Mbps |
|
| Lan senza fili *6 | Aderisce a IEEE802.11b/g/n (2.4GHz) | |
| USB | Tipo A, tipo mini--b (Ver.2.0) | |
| Uscita sana | 1ch ha fornito come norma | |
| Orologio | Periodo di sostegno | 5 anni (temperatura ambiente 25°C) |
| Accuratezza del calendario | Sec di Gap ±90. al mese (temperatura ambiente 25°C, quando il potere non è assicurato) | |
| Norma | Marcatura CE *3 | EN61000-6-2, EN61000-6-4 *7 |
| CUL *3*8 del ・ dell'UL | UL61010-1, UL61010-2-201 | |
| KC *7 | Compiacente | |
| Legge radiofonica *6 | Il Giappone: TELEC | |
| Classificazione *3*7 standard | Il Giappone Kaiji Kyokai (NK) Ufficio di trasporto americano (ABS) Il registro navale di Lloyd (LR) Det Norske Veritas (DNV) |
